在 RF‑/TOWER Design 中可以控制 SLS 设计中天线的波束控制。 要激活天线的这种旋转设计,请转到详细信息→可维护性。
问题
在 RF‑/TOWER Design 中是否可以控制天线的波束控制?
回复:

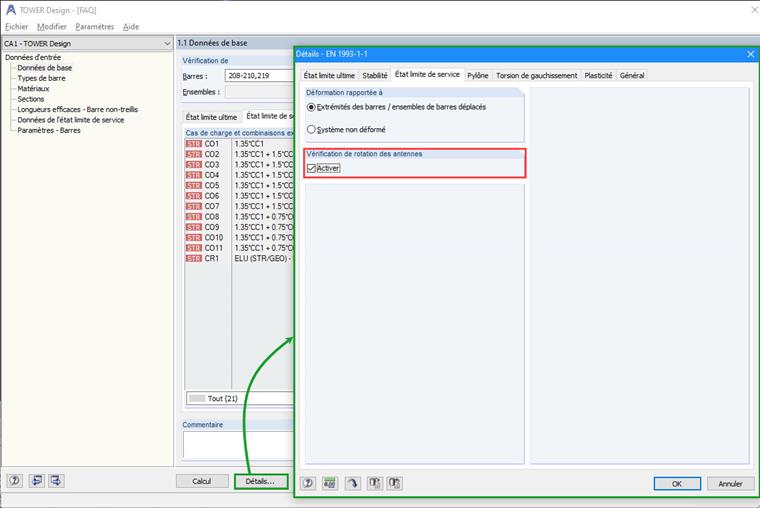

波束控制是天线在当前荷载(风荷载、过载、地震、变形等)作用下的转动角度。 作为参考,对于 GSM,波束控制值不能超过 1°。 在项目的技术规范中经常会提到这种波束控制极限。 在 RF‑/TOWER Design 中可以控制 SLS 设计中天线的波束控制。 要激活天线的这种旋转设计,请转到详细信息→可维护性。

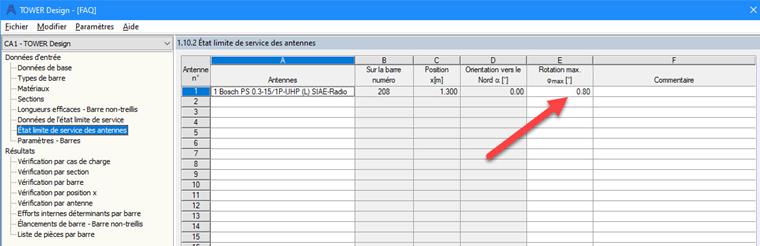

一旦勾选了该复选框,该天线就会在窗口1.10.2 天线的适用性中显示。 在这里可以输入每根天线的转角极限。

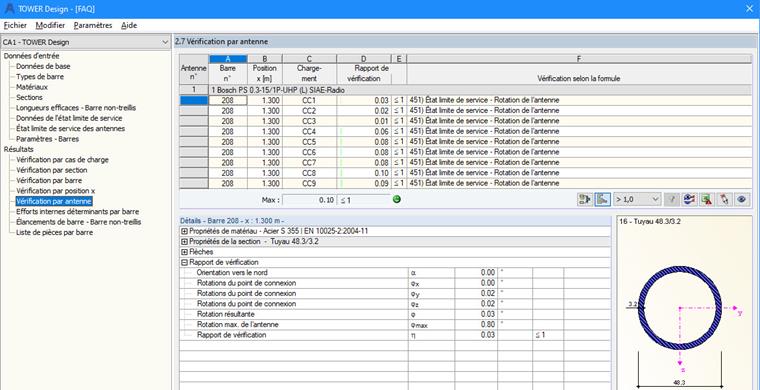

计算完成后,在窗口2.7 天线设计中显示最大比值。
