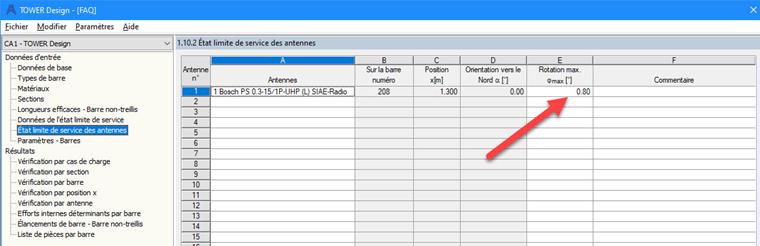

Dans RF-/TOWER Design, il est possible de contrôler le dépointage pour les antennes lors de la vérification à l’ELS. Pour activer ce contrôle de la rotation des antennes, passez par Détails --> État limite de service
Question
Est-ce possible de contrôler le dépointage des antennes dans RF-/TOWER Design ?

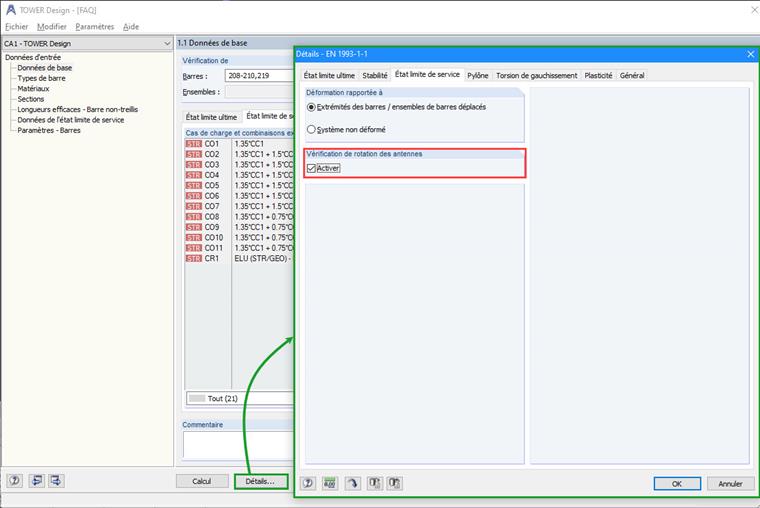

Dans RF-/TOWER Design, il est possible de contrôler le dépointage pour les antennes lors de la vérification à l’ELS. Pour activer ce contrôle de la rotation des antennes, passez par Détails --> État limite de service
