问题
设置“纯受拉约束”、“受弯约束”或“取决于定义的荷载”对确定受约束的最小配筋 As,min有何影响?
回复:

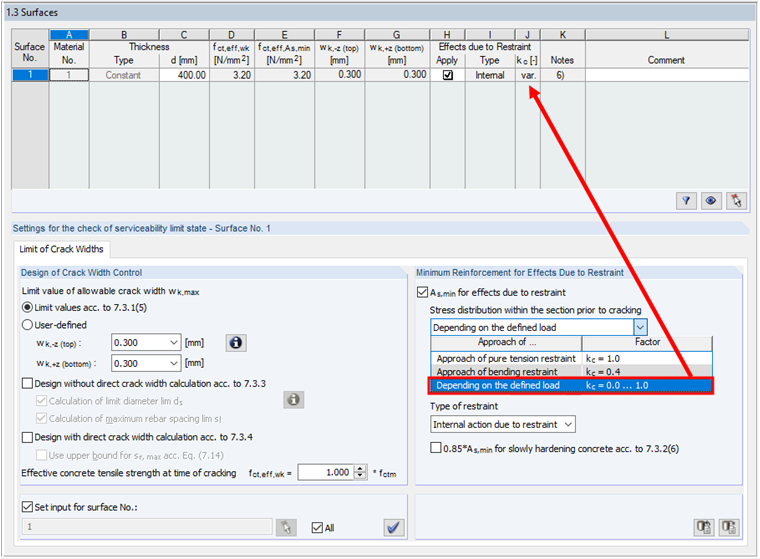

在窗口“1.3 面”的“裂缝宽度极限”选项卡中的选择直接影响到根据公式 (7.1) 进行约束计算的最小配筋 As,min的系数 kc 。 DIN EN 1992-1-1 中的 7.3.2。如果选择“纯拉力约束”,则公式 (7.1) 中应使用 kc = 1.0。 在“弯曲约束”方法中,附加模块将系数 kc严格设置为 0.4。
如果选择“取决于定义的荷载”,程序将根据截面中的应力分布对 kc值的单元进行插值,使用定义的荷载。
常见问题和解答 (FAQ)
常见问题和解答 004300 | “纯受约束的方法”,“方法...
由于在选择“纯受拉约束”或“受弯约束”时要确定在面的相应钢筋方向的约束,因此最小钢筋的分布是恒定的。 如果选择“取决于定义的荷载”,则约束作用下的最小配筋将不是恒定的。
上述的程序行为在 RF-CONCRETE Members 和 RF-CONCRETE Surfaces(RFEM 5 中)中相同,在附加模块 CONCRETE 中也同样适用(RSTAB 8 中)。
