Influenza dell'impostazione sull'armatura minima As,min in caso di effetti dovuti al vincolo

La selezione nella scheda "Limite delle larghezze delle fessure" della finestra "1.3 Superfici" ha un impatto diretto sul coefficiente k_c per il calcolo analitico dell'armatura minima A_s,min per gli effetti dovuti al vincolo secondo l'equazione (7.1) di DIN EN 1992-1-1, 7.3.2.

Wird "Zentrischer Zwang" ausgewählt, wird in der Gleichung (7.1) ein k_c-Wert = 1,0 angesetzt. Bei Ansatz von "Biegezwang" setzt das Modul den k_c-Beiwert strikt zu 0,4.

Wird "In Abhängigkeit von definierter Belastung" ausgewählt, interpoliert das Programm den k_c-Wert Element für Element abhängig von der Spannungsverteilung im Querschnitt anhand der definierten Belastung.

FAQ

FAQ 004300 | Qual è l'effetto delle impostazioni "Avvicinamento del vincolo a trazione puro", "Avvicinamento ...

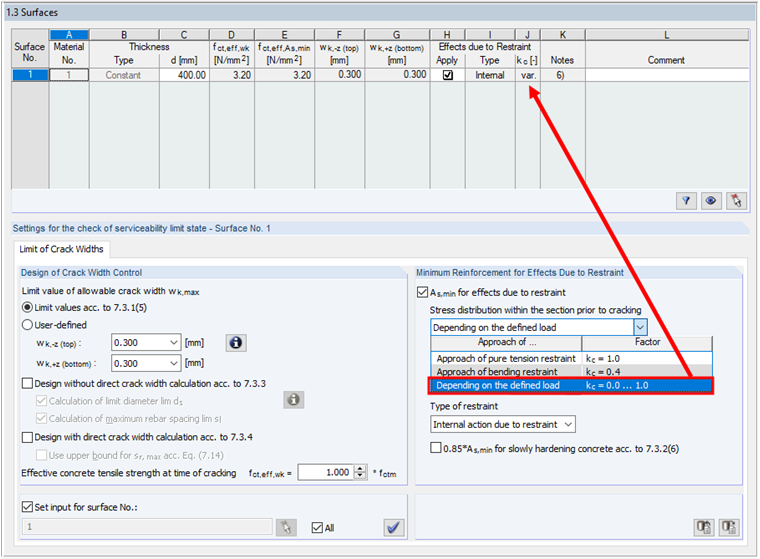

Finestra di input "1.3 Superfici" con impostazione per "Limite delle larghezze delle fessure"

Dies führt dazu, dass bei der Auswahl von "Zentrischem Zwang" bzw. "Biegezwang" ein konstanter Verlauf der Mindestbewehrung aus Zwang für die jeweilige Bewehrungsrichtung der Fläche ermittelt wird. Bei der Auswahl von "In Abhängigkeit von definierter Belastung" resultiert kein konstanter Verlauf der Mindestbewehrung aus Zwang.

Das oben beschriebene Programmverhalten ist hierbei in RF-BETON Stäbe und RF-BETON Flächen (in RFEM 5) identisch und gilt grundsätzlich auch für das Zusatzmodul BETON (in RSTAB 8).
