创建管道圆形洞口

如何在管道中创建圆形洞口?


回复:

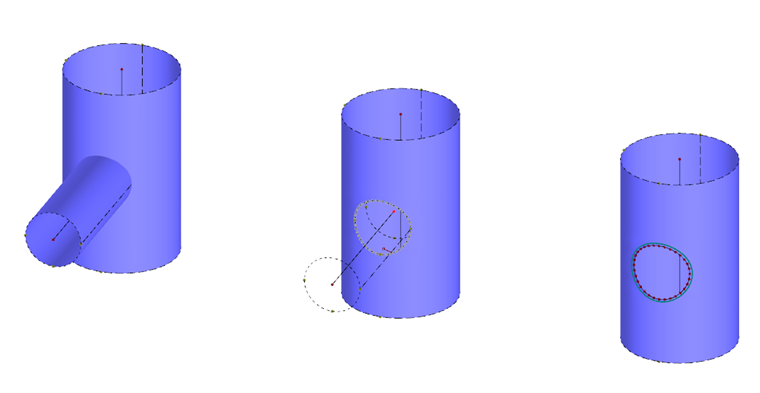

使用相贯创建洞口

Um die Öffnung zu erzeugen, müssen Sie eine Fläche mit dem Durchmesser der Öffnung durch die Rohrwandung erzeugen. Mit der Funktion "Durchdringung erzeugen" werden einzelne Komponenten erstellt, welche im Anschluss deaktiviert werden können. Die Vorgehensweise ist dem Video zu entnehmen.

Erstellen der Öffnung mittels konvertierter Durchdringungslinie

Es ist auch möglich die gefundene Durchdringungslinie in eine normale Linie zu konvertieren. Dann kann die Durchdringung gelöscht werden und eine Öffnung hineingelegt werden. Die eingefügte Öffnung muss anschließend manuell in die Fläche integriert werden (siehe Video). Hierbei gilt jedoch zu beachten, dass die Qualität einer Durchdringung höherwertiger ist, als die konvertierte Durchdringungslinie. Bei Verwendung der konvertierten Durchdringungslinie kann es je nach Modell zu Unstetigkeiten im Rendering bzw. im FE-Netz kommen.


作者

Rehm 先生负责木结构产品的开发,并提供技术支持。
