Création d'une ouverture circulaire dans un tuyau

Création de l’ouverture à l’aide d’une intersection

Vous devez d’abord créer une surface avec un diamètre d’ouverture à travers la paroi du tuyau. La fonction « Créer une intersection » permet de créer des composants individuels qui peuvent ensuite être désactivés. Cette procédure est décrite dans la vidéo ci-contre.

Création de l’ouverture à l’aide d’une ligne d’intersection convertie

Il est également possible de convertir la ligne d’intersection obtenue en une ligne normale. L’intersection peut alors être supprimée et une ouverture peut y être insérée. L’ouverture insérée doit ensuite être intégrée manuellement dans la surface (voir la vidéo). Il faut cependant noter que la qualité d’une intersection est supérieure à celle d’une ligne d’intersection convertie. Lorsque vous utilisez une ligne d’intersection convertie, il peut y avoir des discontinuités dans le rendu ou dans le maillage EF, selon le modèle.

Foire aux questions (FAQ)

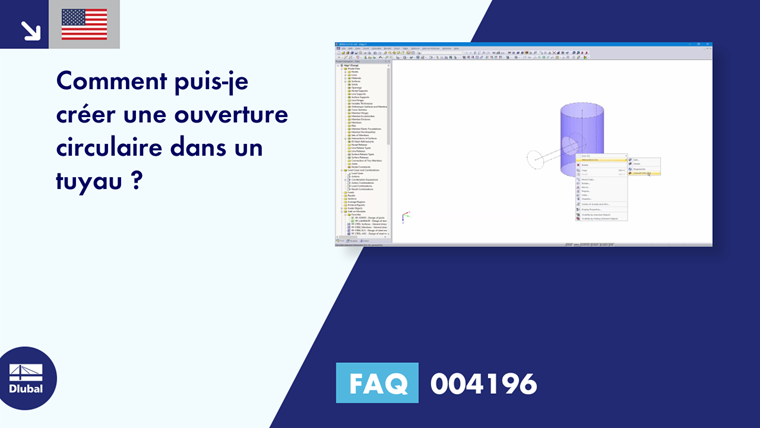

[FR] FAQ 004196 | Comment puis-je créer une ouverture circulaire dans un tuyau ?

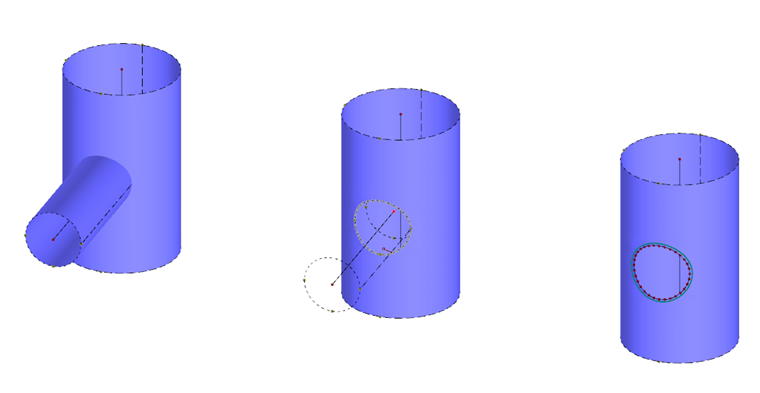

Modèle initial (à gauche), intersection (au centre), ligne d’intersection avec ouverture (à droite)
