问题
为什么在 RF-/STEEL 中获得的设计比值远高于在 RF-/STEEL EC3 中的截面设计计算值?
回复:

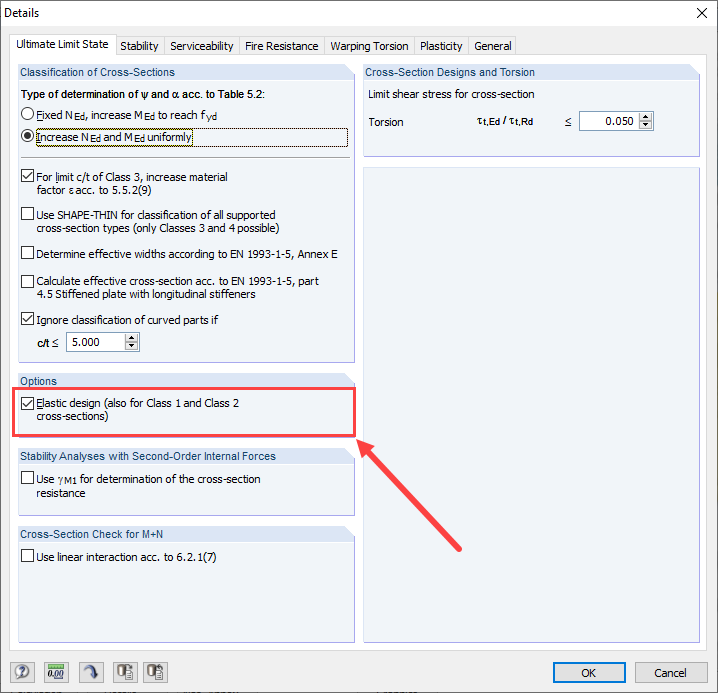

在附加模块 RF‑/STEEL 中,按照 von Mises 进行等效应力分析。 进行弹性应力分析(EL-EL)。 在 RF‑/STEEL EC3 中,分类是在设计之前完成的。 如果截面被划分为 1 类或 2 类,则验算内力塑性极限。 进行 EL‑PL 设计。 如果不想使用塑性荷载储备,可以在附加模块 RF‑/STEEL EC3 的详细信息中将设计切换为 EL‑EL。 计算结果可以与 RF‑/STEEL 进行比较。
