Question
Pourquoi les rapports de calcul dans RF-/STEEL sont-ils beaucoup plus élevés que dans les vérifications de section dans RF-/STEEL EC3 ?
Réponse:

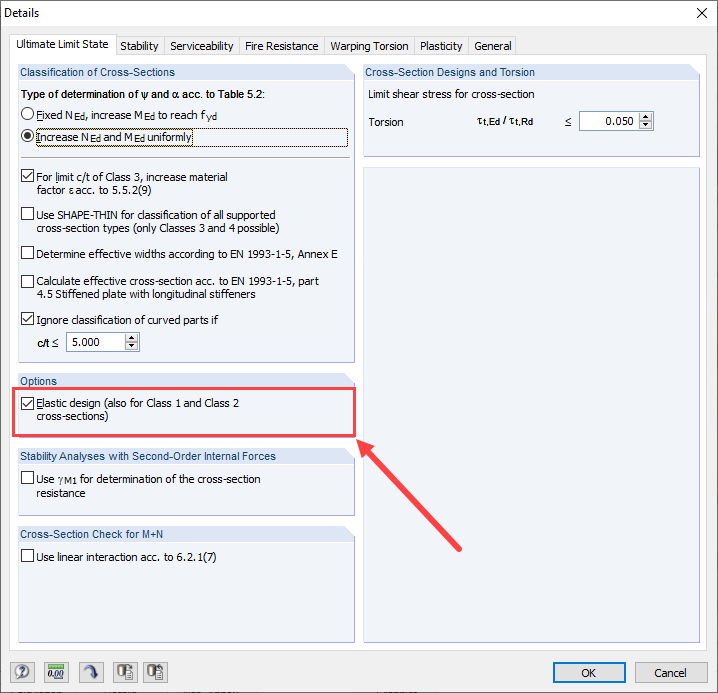

La contrainte équivalente est calculée selon la théorie de von Mises dans le module RF-/STEEL et une vérification des contraintes élastique (EL-EL) est effectuée. Dans RF-/STEEL EC3, une classification est effectuée avant le calcul. Si la section est classée dans les classes 1 et 2, une vérification est effectuée en fonction des efforts internes limites en plastique et une vérification EL-PL est effectuée. Si vous ne souhaitez pas utiliser les réserves de charge en plastique, vous pouvez sélectionner la vérification EL-EL dans les détails du module RF-/STEEL EC3. Les résultats sont alors comparables à ceux de RF-/STEEL.
