为超临界分析确定超临界荷载

如何通过超临界分析确定结构体系的超临界荷载?


回复:

目前没有直接的方法来确定超临界荷载。 Wichtig ist, dass es ja auch mehrere verschiedene Zustände geben und damit auch mehrere lokale Durchschlaglasten geben kann.

Sie können ein System mit Laststufen versehen und im Nachhinein die einzelnen Laststufen einsehen und somit (je nach Anzahl der Laststufen) einen Lastfaktor nahe eines Durchschlags finden.

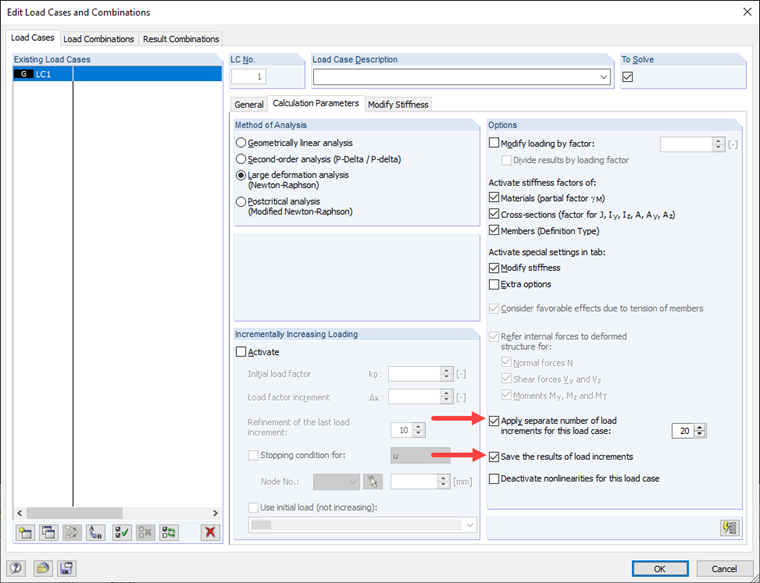

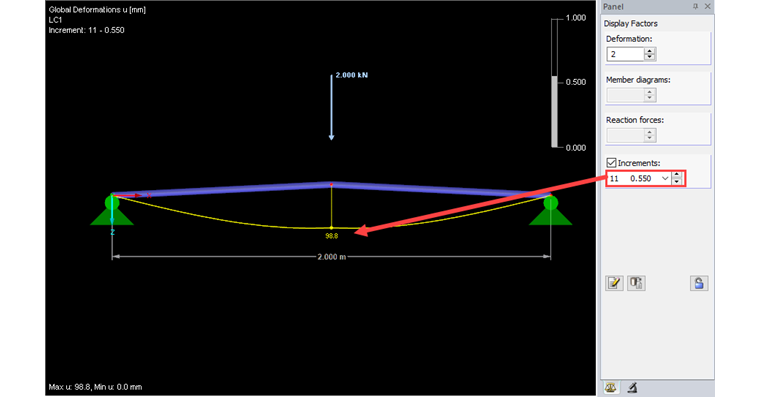

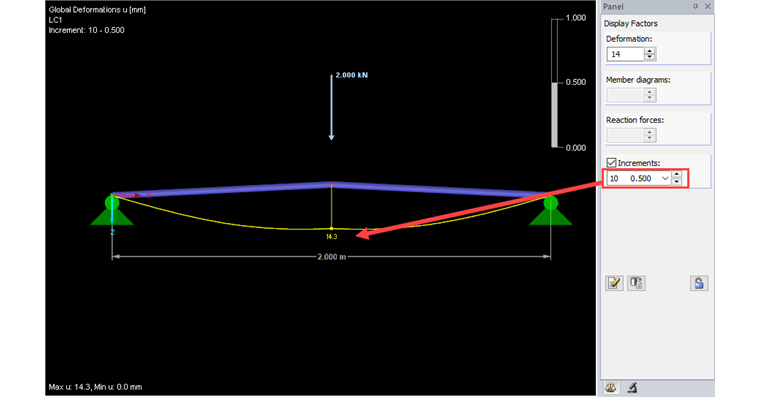

Im angehängten Modell wurden 20 Laststufen und das Speichern der Zwischenergebnisse eingestellt (Abbildung 01). In Abbildung 02 ist Laststufe 10 als die letzte Laststufe vor dem Durchschlag abgebildet und in Abbildung 03 die erste Laststufe nach dem Durchschlag, hier an der deutlich höheren Verformung erkennbar.


作者

Günthel 先生为Dlubal 软件客户提供技术支持。
