问题
在RF-CONCRETE Surfaces中我可以在哪里指定基本钢筋,包括直径和钢筋间距?
回复:

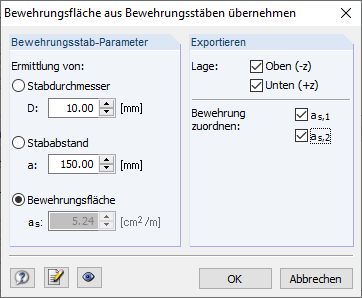

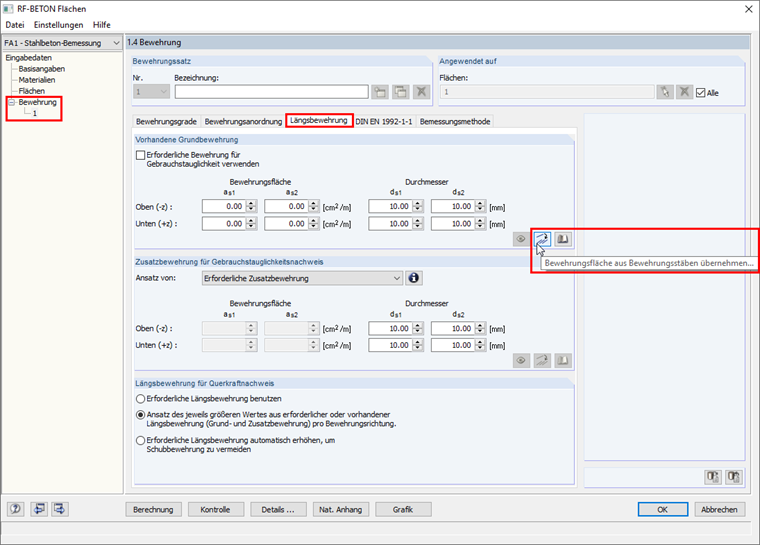

您可以在RF-CONCRETE Surfaces的窗口1.4的“纵向钢筋”选项卡中输入钢筋间距和直径来找到钢筋混凝土面的基本钢筋。#image@018000#。
如果输入了直径和距离,程序会自动确定钢筋含量[cm²/m]。
点击“确定”按钮导入该值。
您有什么问题想问的吗?
