问题
为什么在支座正上方的肋的剪力Vz要比在支座上方的肋的剪力V z小呢?
回复:

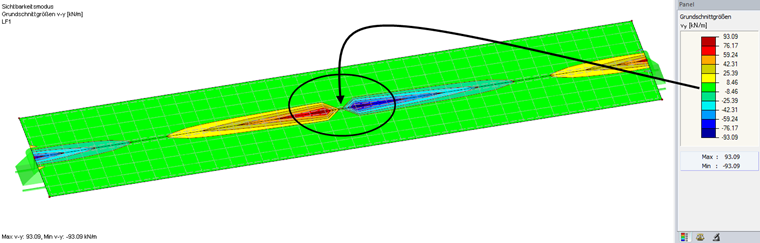

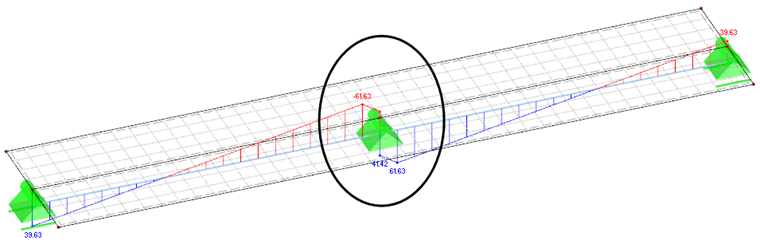

对于肋杆件,剪力Vz由在偏心连接的矩形杆件上的杆件内力和在指定的宽度上作用的面内力组成。在支座正上方的剪力Vz减小的值(见图01),主要是由面的内力分布(基本内力vx或vy )得出。 参见图02中基本内力v-y的分布。 在支座上方产生面内力“零交叉”。 此“零交叉”由在面内的面内力平滑化产生,并也反映在肋杆件的杆件内力中。

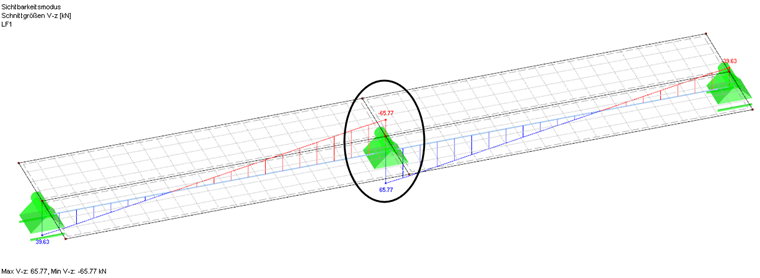

为了避免出现“问题”,可以将支座上方的连续面划分为支座前后的面。

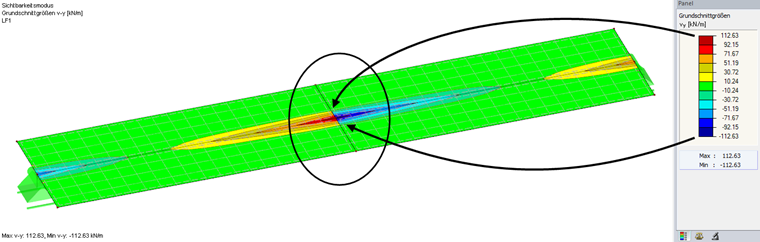

在对面内力进行积分期间,应用面内力“在面内”的平滑分布。 如果在支座之前和之后输入面,则您将在节点支座旁边的位置得到准确的结果值,零。 在图04中的+112.63 kN/m或-112.63 kN/m。
您有什么问题想问的吗?
