Различия в поперечной силе V_z для ребра над опорой

Q: Почему поперечная сила Vz для ребра непосредственно над опорой меньше, чем для ребра рядом?

В случае стержня-ребра, поперечная сила Vz состоит из внутренних сил стержня, которые относятся к внецентренно соединенному прямоугольному стержню, и внутренних сил поверхности, которые интегрированы по заданной ширине интегрирования.Ein abfallender Wert der Querkraft Vz direkt über dem Lager (siehe Bild 01) resultiert also meistens aus dem Verlauf der Flächenschnittgrößen (Grundschnittgröße vx oder vy). Siehe hierzu den Verlauf der Grundschnittgrößen v-y in Bild 02. Über dem Lager resultiert ein "Nulldurchgang" der Flächenschnittgrößen. Dieser "Nulldurchgang" resultiert aus der Glättung der Flächenschnittgrößen innerhalb der Fläche und findet sich entsprechend auch in den Stabschnittgrößen des Rippenstabes wieder.Um das "Problem" zu umgehen, kann die über dem Lager durchgehende Fläche in eine Fläche vor und nach dem Lager geteilt werden.Bei der Integration der Flächenschnittgrößen wird der geglättete Verlauf der Flächenschnittgrößen "innerhalb einer Fläche" angesetzt. Wenn Sie also eine Fläche vor und nach dem Lager eingeben, dann erhalten Sie genau an der Stelle neben dem Knotenlager einen Ergebniswert ohne Nulldurchgang. In Bild 04 entsprechend +112,63 kN/m bzw. -112,63 kN/m.

Почему поперечная сила V_z для ребра непосредственно над опорой меньше, чем для ребра рядом?

Ответ:

В случае стержня-ребра, поперечная сила V_z состоит из внутренних сил стержня, которые относятся к внецентренно соединенному прямоугольному стержню, и внутренних сил поверхности, которые интегрированы по заданной ширине интегрирования.

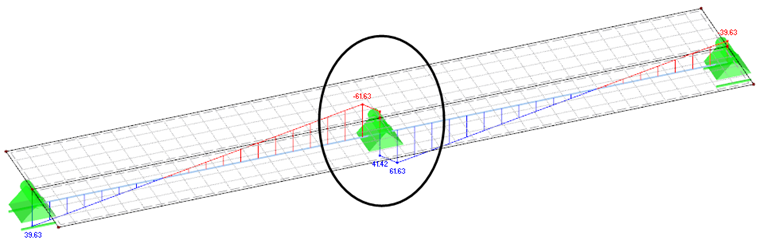

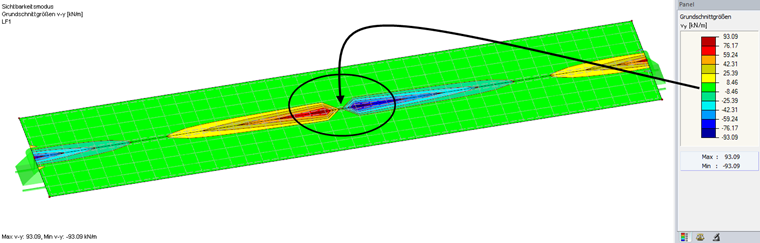

Ein abfallender Wert der Querkraft V_z direkt über dem Lager (siehe Bild 01) resultiert also meistens aus dem Verlauf der Flächenschnittgrößen (Grundschnittgröße v_x oder v_y). Siehe hierzu den Verlauf der Grundschnittgrößen v-y in Bild 02. Über dem Lager resultiert ein "Nulldurchgang" der Flächenschnittgrößen. Dieser "Nulldurchgang" resultiert aus der Glättung der Flächenschnittgrößen innerhalb der Fläche und findet sich entsprechend auch in den Stabschnittgrößen des Rippenstabes wieder.

Um das "Problem" zu umgehen, kann die über dem Lager durchgehende Fläche in eine Fläche vor und nach dem Lager geteilt werden.

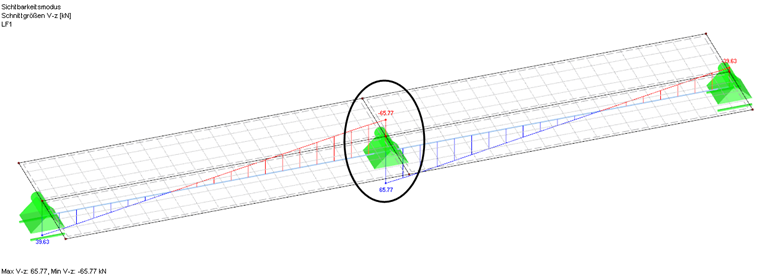

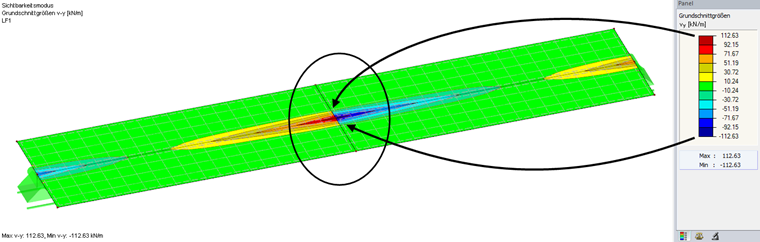

Bei der Integration der Flächenschnittgrößen wird der geglättete Verlauf der Flächenschnittgrößen "innerhalb einer Fläche" angesetzt. Wenn Sie also eine Fläche vor und nach dem Lager eingeben, dann erhalten Sie genau an der Stelle neben dem Knotenlager einen Ergebniswert ohne Nulldurchgang. In Bild 04 entsprechend +112,63 kN/m bzw. -112,63 kN/m.
