问题
在附加模块RF‑/JOINTS Timber -Steel to Timber中有一个注释,称杆件长度太短。 最小长度是多少,如何避免这个问题?
回复:

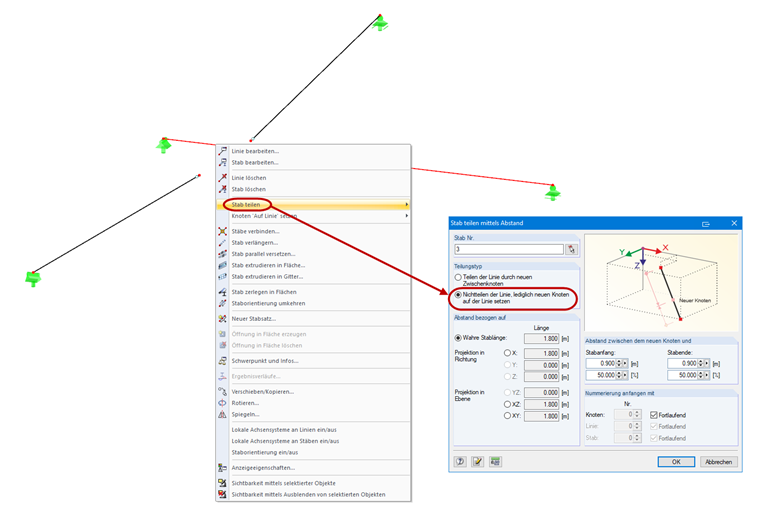

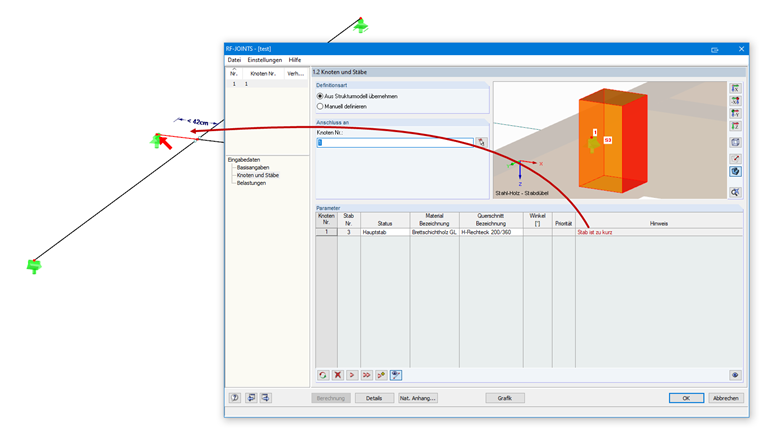

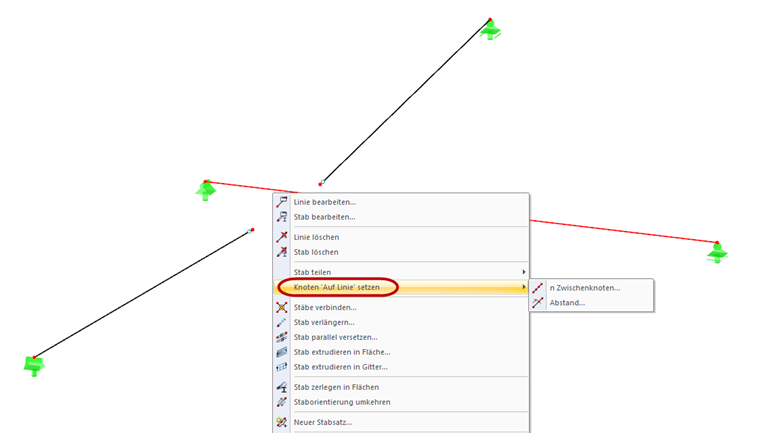

为此需要在附加模块中定义杆件连接件的最小杆件长度。 这是42 cm。 如果缩短,则在窗口“ 1.2节点和杆件”中显示“杆件长度太短”(见图01)。 但是结构构件经常被中间节点破坏,由多杆件组成。 在这种情况下,该结构构件可以继续在RFEM中使用,并且节点可以通过“在线创建*'节点”功能(见图02)使用。 因此,该杆件不会分段。 所有连接到这些节点上的杆件都会被连接在一起,即使杆件没有被划分也是如此。 此外,也可以将“划分杆件”功能与“在线上布置新的节点杆件不划分”选项一起使用(见图03)。
