Hay una nota en el módulo adicional RF-/JOINTS Timber - Steel to Timber que dice que la longitud de la barra es demasiado corta. Welche Mindestlänge wird vorausgesetzt und wie kann ich das Problem umgehen?

Q: Hay una nota en el módulo adicional RF-/JOINTS Timber - Steel to Timber que dice que la longitud de la barra es demasiado corta. Welche Mindestlänge wird vorausgesetzt und wie kann ich das Problem umgehen?

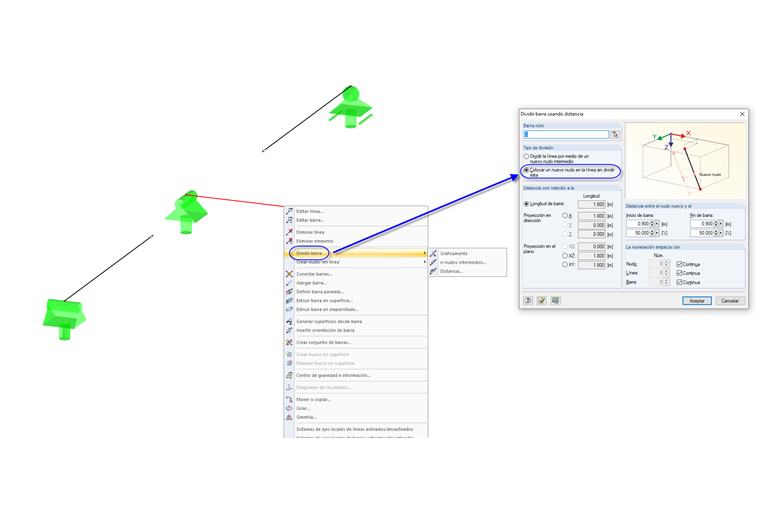

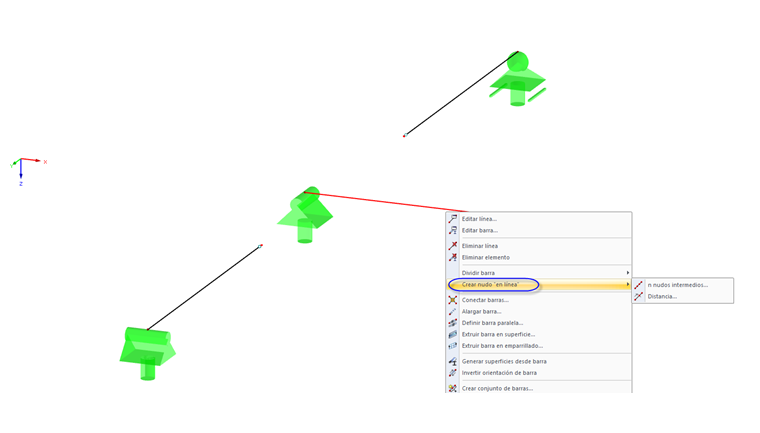

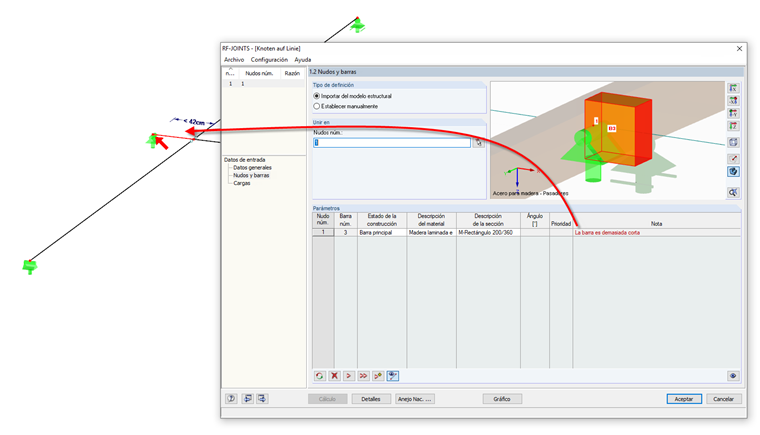

Para definir una conexión de pasador, el módulo adicional requiere la longitud mínima de barra. Diese beträgt 42cm. Ist ein Stab kürzer, so erscheint in Maske "1.2 Knoten und Stäbe" der Hinweis "Stab ist zu kurz" (siehe Bild 01). Oft wird jedoch das Bauteil durch Zwischenknoten unterbrochen und dieses besteht aus mehreren Stäben.In solchen Fällen kann in RFEM das Bauteil als ein Stab bestehen bleiben und die Knoten mit der Funktion "Knoten 'Auf Linie' setzen" verwendet werden (siehe Bild 02). Dabei wird der Stab nicht geteilt. Alle an diesen Knoten angeschlossenen Stäbe sind dann auch miteinander verbunden, auch wenn der Stab nicht geteilt ist. Als Alternative kann auch die Funktion "Stab teilen" mit der Option "Nichtteilen der Linie, lediglich neuen Knoten auf der Linie setzen" verwendet werden (siehe Bild 03).

Question

Hay una nota en el m&#243;dulo adicional RF-/JOINTS Timber - Steel to Timber que dice que la longitud de la barra es demasiado corta. Welche Mindestl&#228;nge wird vorausgesetzt und wie kann ich das Problem umgehen?

Accepted Answer

Para definir una conexi&#243;n de pasador, el m&#243;dulo adicional requiere la longitud m&#237;nima de barra. Diese betr&#228;gt 42cm. Ist ein Stab k&#252;rzer, so erscheint in Maske "1.2 Knoten und St&#228;be" der Hinweis "Stab ist zu kurz" (siehe Bild 01). Oft wird jedoch das Bauteil durch Zwischenknoten unterbrochen und dieses besteht aus mehreren St&#228;ben.In solchen F&#228;llen kann in RFEM das Bauteil als ein Stab bestehen bleiben und die Knoten mit der Funktion "Knoten 'Auf Linie' setzen" verwendet werden (siehe Bild 02). Dabei wird der Stab nicht geteilt. Alle an diesen Knoten angeschlossenen St&#228;be sind dann auch miteinander verbunden, auch wenn der Stab nicht geteilt ist. Als Alternative kann auch die Funktion "Stab teilen" mit der Option "Nichtteilen der Linie, lediglich neuen Knoten auf der Linie setzen" verwendet werden (siehe Bild 03).
