计算最大变形时相应的荷载工况

我在计算钢筋混凝土面时使用了 RC。 In der Tabelle "Flächen - lokale Verformungen" werden die "Zugehörigen Lastfälle" aber nicht ausgegeben. Gibt es eine Möglichkeit diese ausfindig zu machen?


回复:

正确的是在表 4.13 “面 - 局部变形”中没有显示相应的荷载工况。

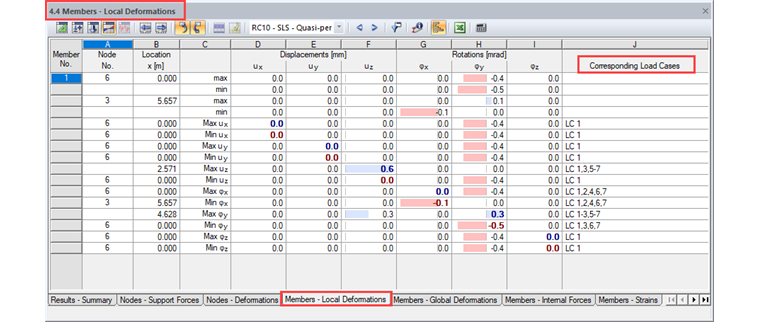

Sie finden diese aber zum Beispiel in der Tabelle 4.4 "Stäbe - lokale Verformungen". Siehe Bild 01.

Wenn man nun die zugehörigen Lastfälle für die max. Verformungen einer EK an einer bestimmten Fläche sehen will, kann man in diese Fläche einen Stab integrieren. Damit dieser Stab die Flächensteifigkeit nicht beeinflusst, sollte z. B. ein sehr kleiner Querschnitt verwendet werden.

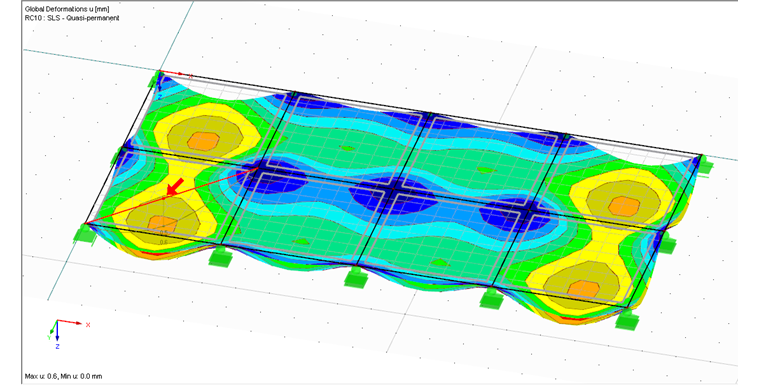

Wurde der Stab korrekt in die Fläche integriert bzw. vernetzt, erhält man die in Bild 01 dargestellte Tabelle. In Bild 02 ist die zugehörige Verformung in dem Flächenbauteil ersichtlich.

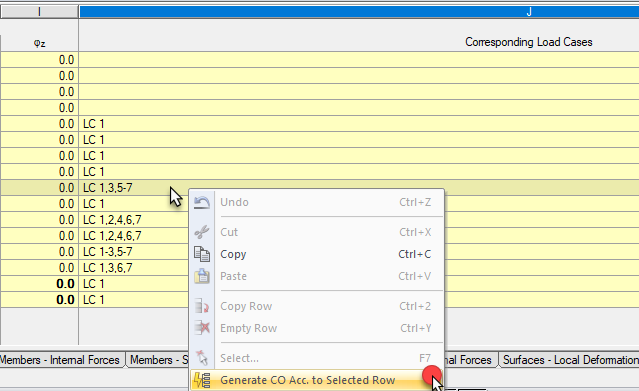

Optional kann nun in der Tabelle 4.4 auf die Zeile mit dem gewünschten Ergebnis (z. B. max uz) ein Rechtsklick ausgeführt werden. Im Kontextmenü steht nun die Option "LK nach selektierter Zeile generieren" zur Verfügung, mit welcher eine LK generiert werden kann, die die für den ausgewählten Wert zugehörigen Lastfälle enthält. Siehe hierzu Bild 03.

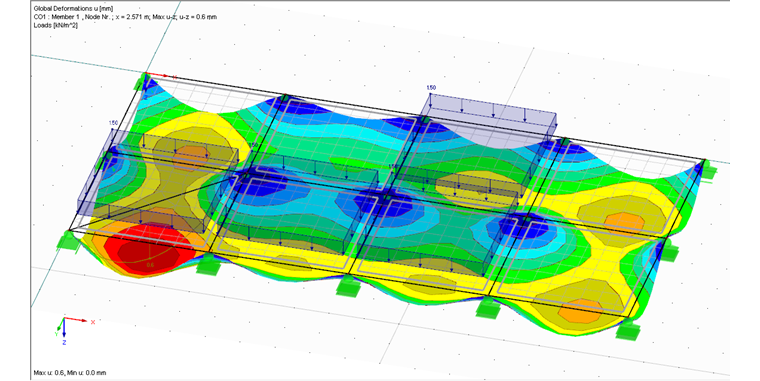

Wird dieser Befehl ausgeführt, erhält man aus einer EK eine LK mit den zugehörigen Lastfällen. Siehe hierzu das Bild 04 mit den Ergebnissen der generierten LK und der max. Verformungen im betrachteten Feld.


作者

Kieloch 先生为我们的客户提供技术支持,负责钢筋混凝土结构领域的研发。
