Determinación de los casos de carga correspondientes en las deformaciones máximas

Es correcto que no se visualicen los casos de carga correspondientes en la tabla 4.13 "Superficies - Deformaciones locales".

Sin embargo, puede encontrarlas en la Tabla 4.4 "Barras - Deformaciones locales", por ejemplo. Ver la figura 01.

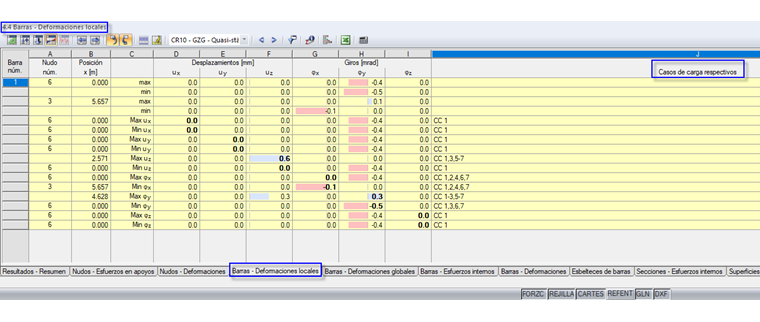

1 Pilar con "casos de carga asociados" para la combinación de resultados

Wenn man nun die zugehörigen Lastfälle für die max. Verformungen einer EK an einer bestimmten Fläche sehen will, kann man in diese Fläche einen Stab integrieren. Damit dieser Stab die Flächensteifigkeit nicht beeinflusst, sollte z. B. ein sehr kleiner Querschnitt verwendet werden.

Wurde der Stab korrekt in die Fläche integriert bzw. vernetzt, erhält man die in Bild 01 dargestellte Tabelle. In Bild 02 ist die zugehörige Verformung in dem Flächenbauteil ersichtlich.

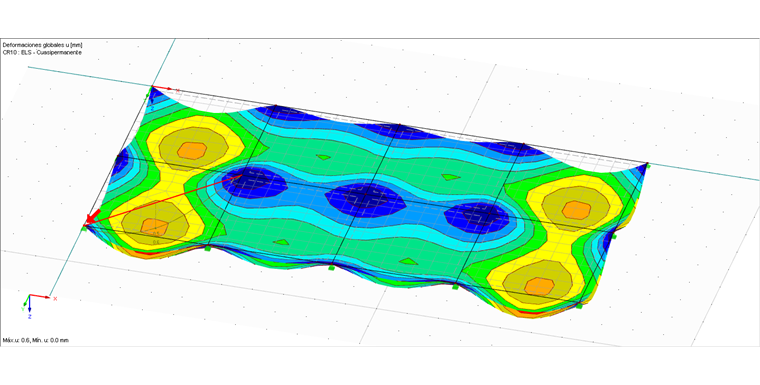

2 Barra integrada en la superficie para la evaluación de la tabla 4.4 "Barras - Deformaciones locales"

Como opción, haga clic con el botón secundario en la flecha que contiene los resultados deseados (por ejemplo, máx. uz) en la tabla 4.4. Im Kontextmenü steht nun die Option "LK nach selektierter Zeile generieren" zur Verfügung, mit welcher eine LK generiert werden kann, die die für den ausgewählten Wert zugehörigen Lastfälle enthält. Ver figura 03.

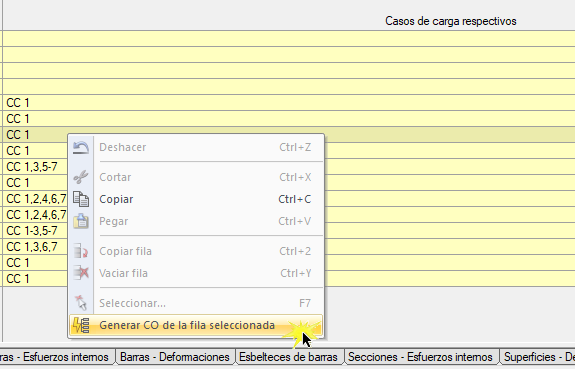

3 Menú contextual (clic con el botón secundario) con opción para generar CO según la fila seleccionada

Wird dieser Befehl ausgeführt, erhält man aus einer EK eine LK mit den zugehörigen Lastfällen. Siehe hierzu das Bild 04 mit den Ergebnissen der generierten LK und der max. Verformungen im betrachteten Feld.

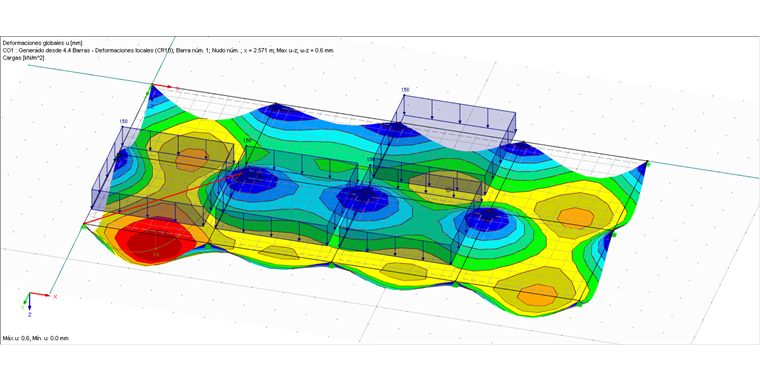

4 Carga y resultados para la combinación de carga generada
