问题
在 RF‑PUNCH Pro 中,窗口“1.4 纵向钢筋”显示连接到所选设计节点的所有面。 例如,在墙角的冲切设计中,也定义了实际代表墙的面。 我还可以为这些面定义纵向钢筋。 这是否适用? 为什么我会在窗口 1.4 中看到这些面?
回复:
你是对的。 窗口“1.4 纵向钢筋”显示连接到所选设计节点的所有面。 这也意味着您要求的墙角处的墙。然而,这些墙的纵向钢筋位置的定义与楼板中的冲切设计无关。
在 RFEM 5.19.01 版本中安装了一个筛选器,您可以使用该筛选器只显示与纵向钢筋位置定义相关的面。

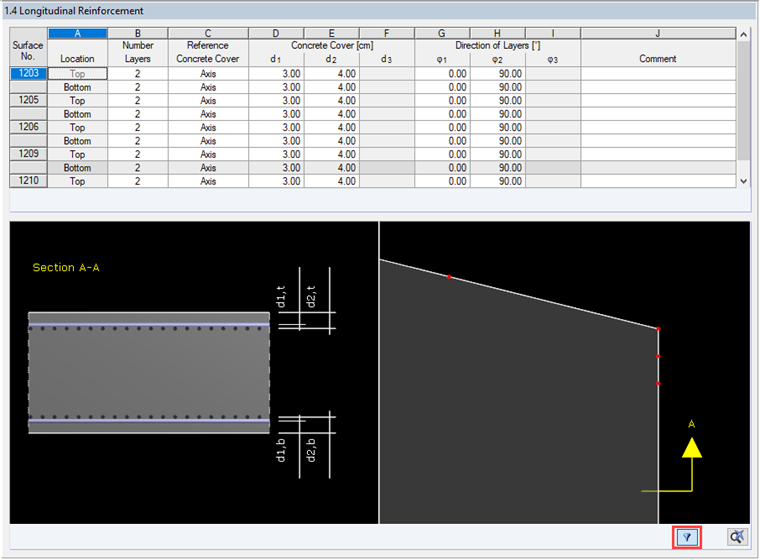

在输入窗口 1.4 的右下角有筛选按钮。 见图 01。
作者
Kieloch 先生为我们的客户提供技术支持,负责钢筋混凝土结构领域的研发。
