Pergunta

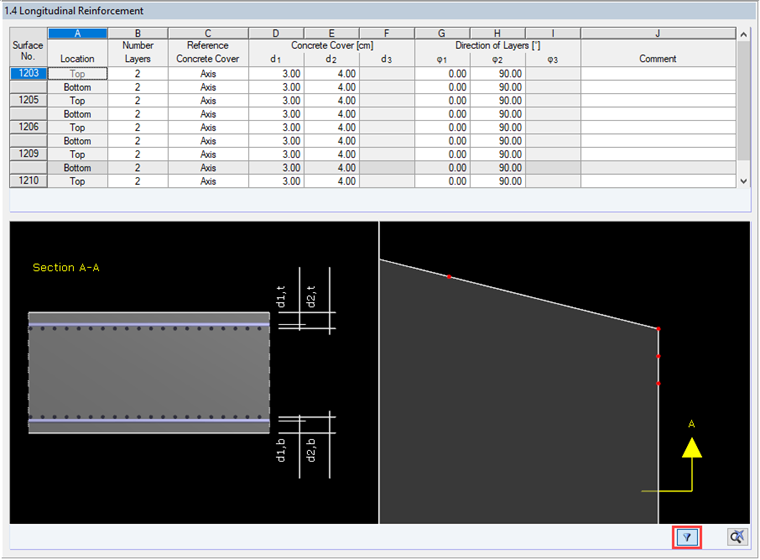

No RF-PUNCH Pro, a janela "1.4 Armadura longitudinal" mostra todas as superfícies ligadas aos nós selecionados para o dimensionamento. Por exemplo, num dimensionamento de punçoamento no canto de uma parede, as superfícies que realmente representam as paredes também são definidas. Também posso definir uma armadura longitudinal para essas superfícies. Isso é de alguma forma aplicado? Por que motivo vejo essas superfícies na janela 1.4?
O Eng. Kieloch dá apoio técnico a clientes e é responsável pelo desenvolvimento na área das estruturas de betão armado.
![Verlauf der Hauptschnittgröße v_max,b in einer Deckenplatte](/pt/webimage/008616/2457095/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Durchstanznachweis ohne Stützenkopfverstärkung](/pt/webimage/008710/1394001/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Tabela de entrada 1.5 Nós de punçoamento](/pt/webimage/008809/814898/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Dimensionamento de nível 1 - configuração do estado limite último](/pt/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
![Função 002828 | Dimensionamento da resistência ao fogo de lajes e paredes de acordo com o método de tabelas simplificado](/pt/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
No módulo Dimensionamento de betão para o RFEM 6, pode realizar o dimensionamento da resistência ao fogo para paredes e lajes de betão armado de acordo com o método de tabelas simplificado (EN 1992-1-2, Secção 5.4.2 e Tabelas 5.8 e 5.9).
![Função 002826 | Armadura de punçoamento](/pt/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
No módulo Dimensionamento de betão, tem a opção de definir uma armadura de punçoamento existente orientada verticalmente. Esta será considerada na verificação ao punçoamento.
![Função 002801 | Verificação ao punçoamento para todas as formas de secção](/pt/webimage/048276/3781178/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
![Função 002691 | Verificação de resistência ao fogo simplificada de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6)](/pt/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
No módulo Dimensionamento de betão, podem realizar as verificações simplificadas da resistência ao fogo de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
