问题
我想导出使用等值线或等值带的结果,稍后再次导入。 这可能吗?
回复:

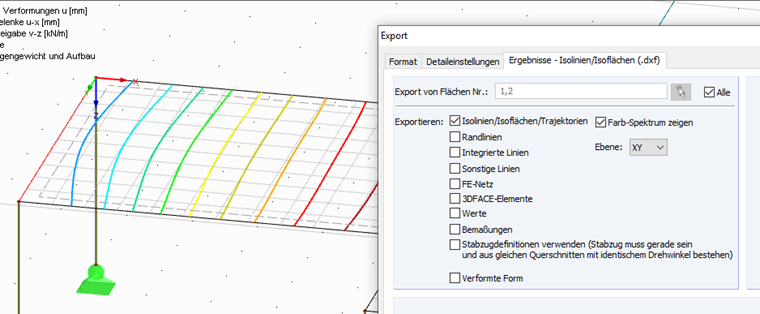

是的。 必须显示相应的图形并激活导出功能。 为此选择ASCII 格式 - 结果选项。 在“结果 - 等值线/等值带 (.dxf)” 选项卡中可以选择要导出的单元(见图 01)。

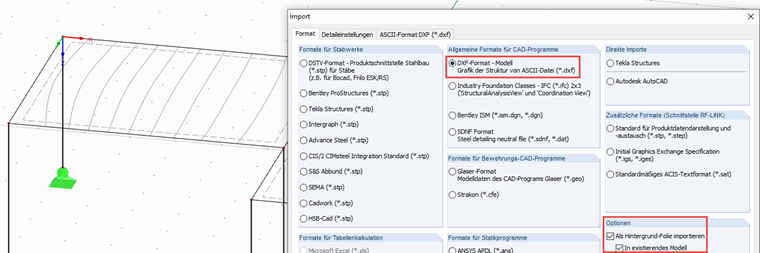

通过使用程序的导入功能,这个 dxf 文件可以被导入,例如作为背景层导入到现有的模型中(见图 02)。
