变截面杆件使用 SHAPE-MASSIVE 截面

变截面杆件使用 SHAPE‑MASSIVE 截面必须满足两个条件。

1. In den Basisangaben der DICKQ Position muss die Option "Spannungen in Spannungspunkten" deaktiviert werden. Siehe Bild 01.

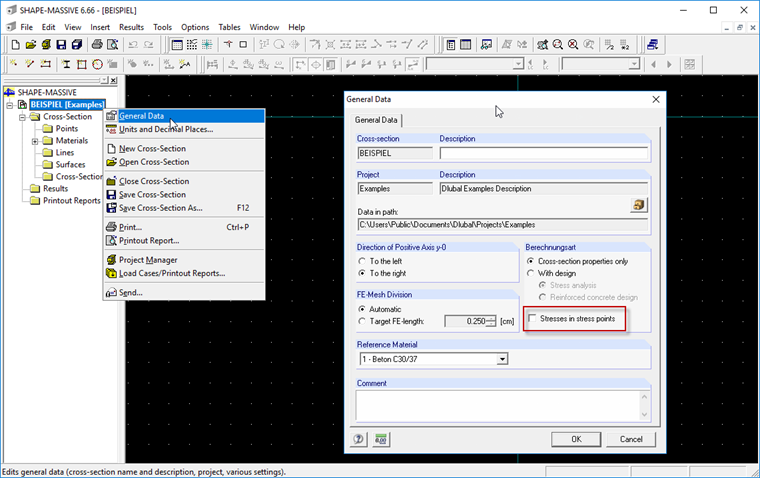

   1 在 SHAPE-MASSIVE 中设置基本数据
2. Die Knoten (Eckpunkte) der für die Voute verwendeten Querschnitte müssen in beiden Querschnitten die gleiche Anordnung haben. Siehe hierzu Bild 02.

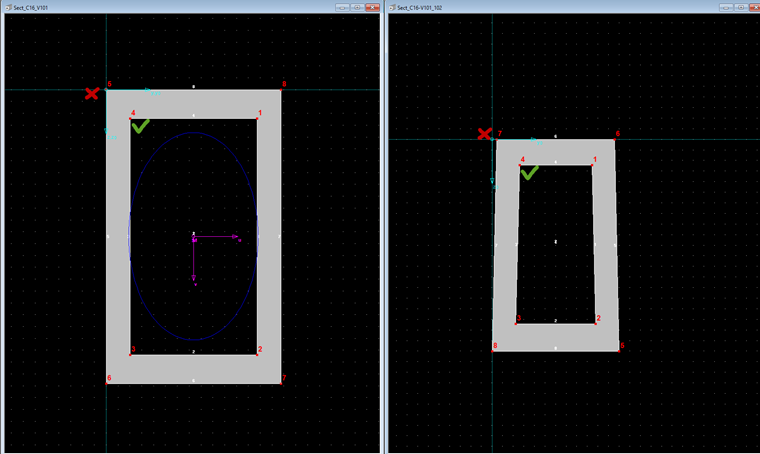

   2 截面上的节点布置
