Uso de secciones de SHAPE-MASSIVE para barras de sección variable

¿Cómo puedo usar las secciones de SHAPE-MASSIVE para barras de sección variable?

Respuesta:

Para usar secciones de SHAPE-MASSIVE para barras de sección variable, se deben cumplir dos condiciones.

  1. In den Basisangaben der DICKQ Position muss die Option "Spannungen in Spannungspunkten" deaktiviert werden. Ver la figura 01.

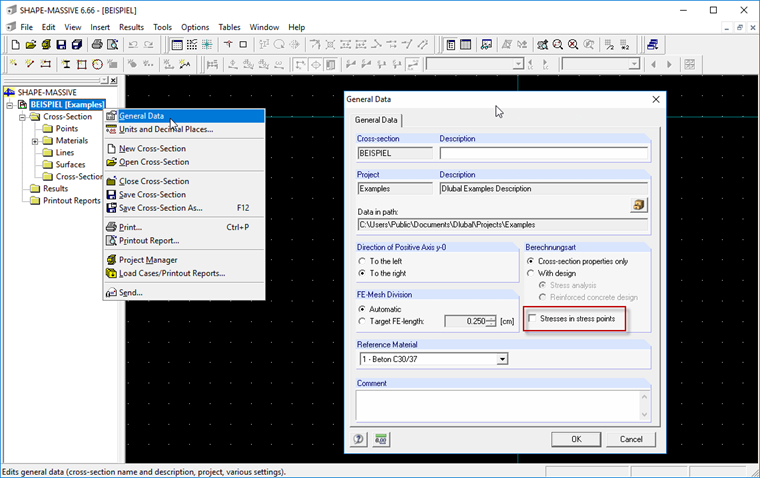

    Configuración de datos generales en SHAPE-MASSIVE
    1 Configuración de datos generales en SHAPE-MASSIVE
  2. Die Knoten (Eckpunkte) der für die Voute verwendeten Querschnitte müssen in beiden Querschnitten die gleiche Anordnung haben. Ver imagen 02.

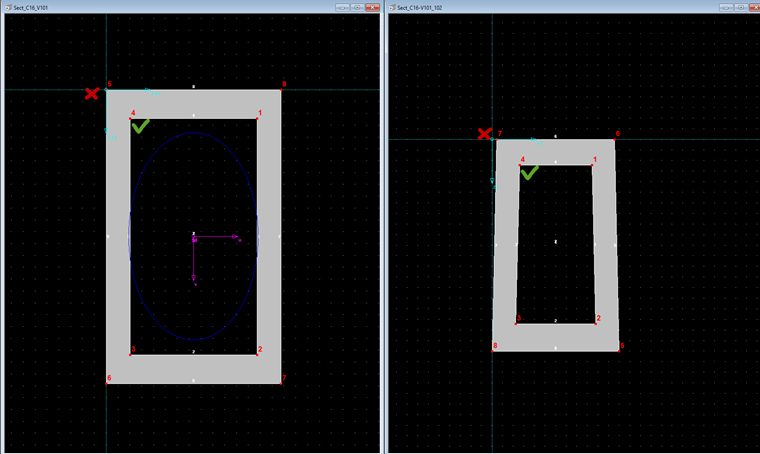

    Disposición de los nudos en la sección transversal
    2 Disposición de los nudos en la sección transversal
