在 RF-CONCRETE Surfaces 中设置最小配筋

在 RF-CONCRETE Surfaces 中设计双向受压的楼板时,我选择了两个方向上的最小配筋值。 Kann man im Modul einstellen wo die Mindestbewehrung angesetzt werden soll?


回复:

根据 EN 1992-1-1, 第 9.3.1 条,为确保构件的延性,最少需要在板的主跨方向布置钢筋。 Standardmäßig ist in RF-BETON Flächen die Option “Bewehrungsoption mit Hauptzugkraft im betrachteten Element” ausgewählt. Dies bedeutet nun, dass für jedes Element die größte Zugkraft für jede Bewehrungsrichtung und für die Plattenoberseite (-z) und Plattenunterseite (+z) gesucht wird. Wurde die größte Zugkraft für das einzelne Element gefunden, wird dort die Mindestbewehrung angesetzt.

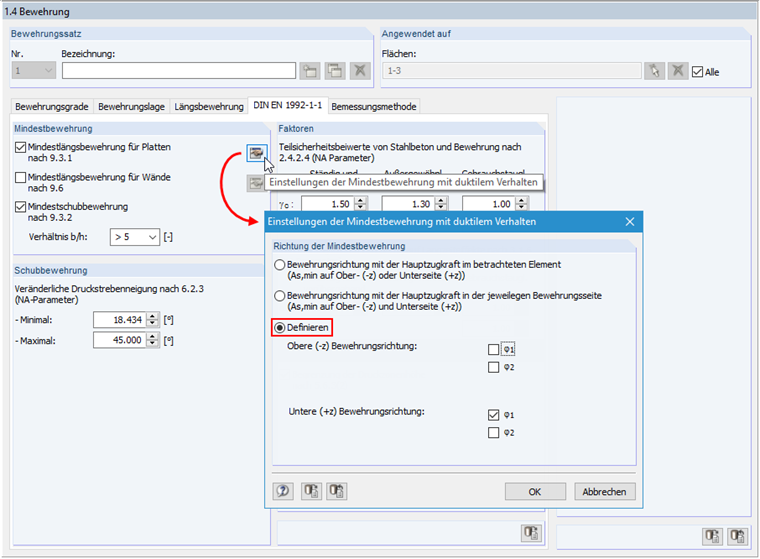

Soll jetzt z.B. für zweiachsig gespannte Platten die Mindestbewehrung nur in der Hauptspannrichtung angeordnet werden, kann dies durch den Anwender gezielt gesteuert werden. Öffnen Sie hierzu den Dialog “Einstellungen der Mindestbewehrung mit duktilem Bauteilverhalten”. Wenn Sie “Definieren” auswählen, können Sie gezielt einstellen, in welche Richtung und auf welcher Seite des Bauteils die Mindestbewehrung angeordnet werden soll.



;
