考虑翘曲应力

RFEM 5 或 RSTAB 8 以及附加模块 STEEL 和 RF‑STEEL Members 是否考虑在受扭作用下的翘曲应力?


回复:

编号 在 RFEM 5 和 RSTAB 8 以及附加模块 RF-/STEEL 中,翘曲扭转不起作用。 Der Wölbwiderstand hat hier bei den Stäben keinen Einfluss.

RF-/STAHL berechnet die Torsionsspannungen näherungsweise mittels MT/WT bzw. MT/(IT/z). Bei diesem Ansatz wird die Wölbkrafttorsion (Primär- und Sekundärtorsion bzw. Wölbbimoment) nicht berücksichtigt.

Die Verwölbung wird in den Zusatzmodulen RF-/FE-BGDK, RF-/STAHL Wölbkrafttorsion und dem Querschnittsprogramm DUENQ berücksichtigt.

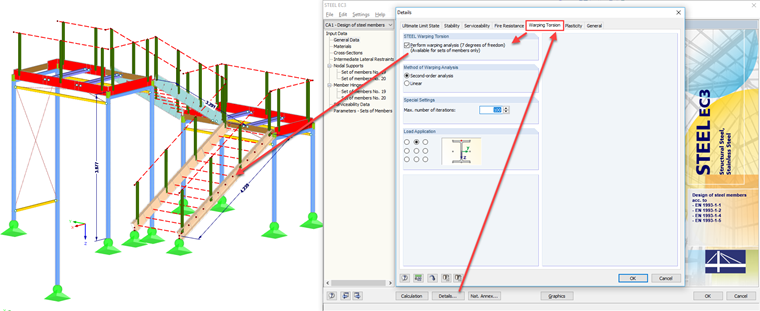

RF-/STAHL Wölbkrafttorsion ist eine Erweiterung des Zusatzmoduls RF-/STAHL EC3. Damit lassen sich Biegedrillknicknachweise von Stäben nach Theorie II. Ordnung mit sieben Freiheitsgraden und eigenformaffinem Imperfektionsansatz führen. Diese Nachweise basieren auf der Norm EN 1993-1-1:2005 + AC:2009.

Weitere Informationen finden Sie in einem Webinar zum Thema "Wölbkraftanalyse und plastische Bemessung in RF-/STAHL EC3", das Sie unten bei den Links herunterladen können.


作者

Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
