RWIND Simulation-风荷载模拟与生成

现在，可以对 RFEM 6 结构模型的各个位置指定风压实测值，这些值经 RWIND 2 处理后，在 RFEM 6 的结构分析中作为风荷载使用。

您可以在下文中了解如何应用这些实验值： 使用 RWIND 2 和 RFEM 6 对风荷载进行静力分析

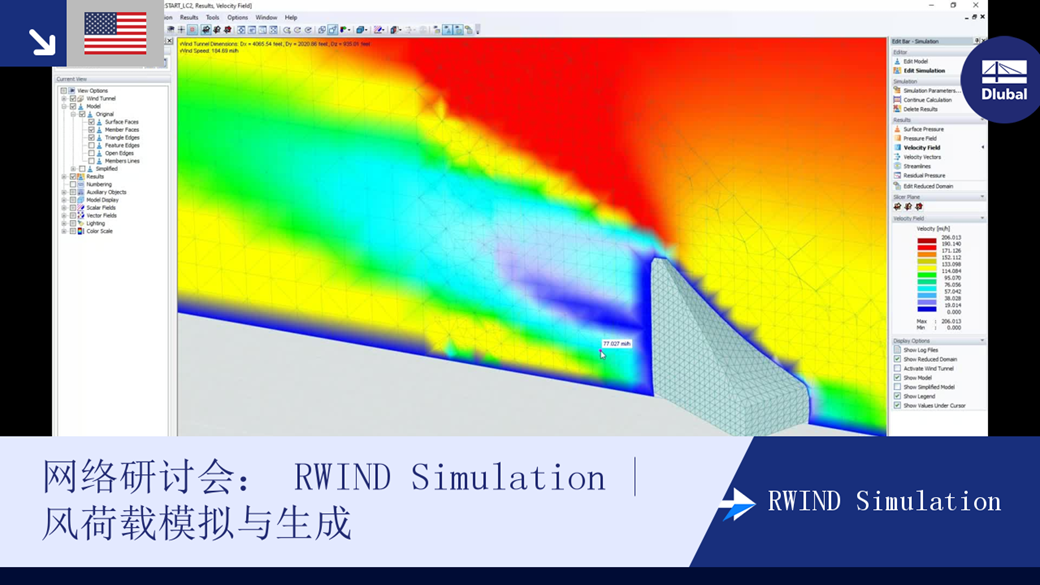

RWIND 的计算结果可以直接显示在主程序中。 在“结果”导航器中，从上面的列表中选择“风洞模拟分析”结果类型。

目前可以查看以下 RWIND 计算结果：

• 压力
• 压力系数 Cp
• 壁面距离 y+

使用 RWIND 2 Pro，您可以轻松地将渗透性应用于面。 您只需要定义

• 达西系数 D
• 惯性系数 I
• 多孔介质沿流动方向的长度 L,

定义多孔区域前面和后面之间的压力约束。 通过该设置，您将得到一个流经该区域的流动，并在该区域的两侧显示一个由两部分组成的结果。

但这还不是全部。 此外，简化模型的生成过程中会识别渗透区，并考虑模型涂层中的相应洞口。 您可以不用对多孔单元进行精细的几何建模吗？ 可以理解 - 那么我们有个好消息！ 通过完全定义渗透率参数，您可以完全避免这种不愉快的过程。 使用此功能可以模拟透水脚手架篷布、防尘帘、网状结构等，您会惊叹不已！
