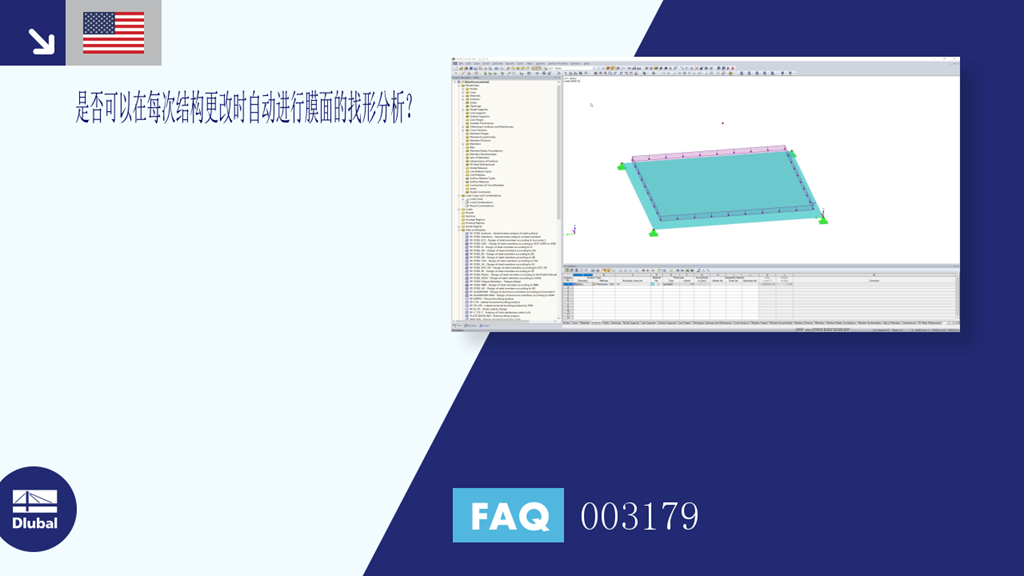

[ZH] FAQ 003179 | 膜面的找形是否可以自动进行?

问题:
膜结构每一次结构更改时都可以自动进行新的找形吗?

答案:
通过激活附加模块RF-FORM-FINDING,可以在进行结构分析之前对每个具有找形属性的单元按照URS方法进行找形。 计算完成后,该过程产生了一个最佳平衡形状,该形状几乎与预设的找形参数(预应力,松弛等)一致。

因为该URS方法需要使用迭代计算才能显示结果,所以程序在纯建模时提供了一个基于力密度方法的交互式图形模式。 该模式在输入单元时已经根据已经定义的找形属性来显示单元的形状。

为了避免由于模型定义不完全而导致的初始复杂化,可以通过上下文菜单中的“显示初步找形”选项随时打开和关闭该模式。

在确定过程中,图形模式考虑所有在杆件和面单元上的与力相关的找形项。 假设所有相关节点与单元或支座的定义在各个方向上是稳定的边界条件。 此外,还考虑了面中集成的开口,以便优化帐篷点的显示。

通常,这种交互式找形方法只适用于荷载作用下的单元的图形显示,并且与URS的找形分析工作无关,该找形操作通常在纯结构分析之前进行。 面的网格化是基于当前显示的形状,因此会受到交互式找形的影响。



;
