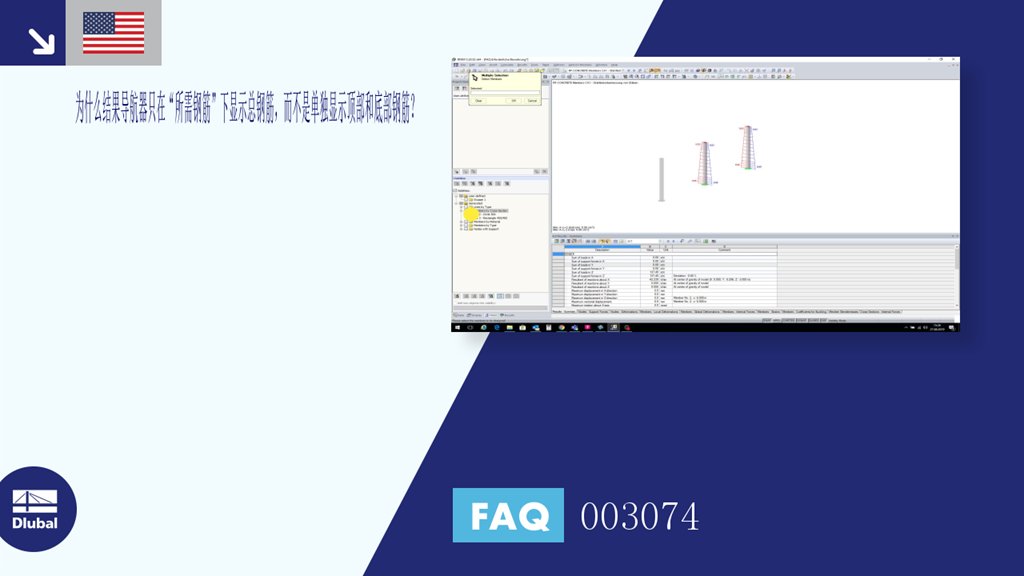

问题:
为什么结果导航器中的总钢筋显示在“所需钢筋”下,而不在顶部和底部钢筋显示?
答案:
当一个或多个杆件设计为圆形时,不再显示As,top和As,bottom: 此类截面的“顶部”和“底部”无法定义。那么创建“圆形”钢筋,见图01。
解决方案: 为圆形截面创建一个单独的设计工况(在模块菜单中选择“文件→新建工况”),并对相应的杆件进行设计。 删除其他带有圆形截面的杆件。 计算完成后,在结果导航器中显示As,top和As,bottom,见图02。
问题:
为什么结果导航器中的总钢筋显示在“所需钢筋”下,而不在顶部和底部钢筋显示?
答案:
当一个或多个杆件设计为圆形时,不再显示As,top和As,bottom: 此类截面的“顶部”和“底部”无法定义。那么创建“圆形”钢筋,见图01。
解决方案: 为圆形截面创建一个单独的设计工况(在模块菜单中选择“文件→新建工况”),并对相应的杆件进行设计。 删除其他带有圆形截面的杆件。 计算完成后,在结果导航器中显示As,top和As,bottom,见图02。
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
