RFEM 5 附加模块
RF-DEFORM

RFEM 5 附加模块
RF-DEFORM

使用附加模块 RF-DEFORM 可以对单根杆件或整组杆件进行变形分析，并根据未变形或移动的杆件末端单独定义容许极限变形。

Das Zusatzmodul bietet Ihnen Durchbiegungsnachweise für Stäbe und Stabzüge, ermöglicht Ihnen die Auswahl der zu bemessenden Elemente, den Bezug der Grenzverformungen auf Stabrichtungen, Einbeziehung von Längen oder Verformungswerten, Verformungsnachweis für Extremwerte aus Einwirkungen und die Wahl der Einheiten.

Banner | RFEM 5 的其他附加模块
RFEM/RSTAB 附加模块 RF-/DEFORM | 变形和挠度分析

RF-DEFORM | 产品特性

  • 杆件和多杆件的变形和挠度验算
  • 通过图形选择需要计算的杆件和多杆件
  • 相对于整体、局部或等效杆件方向的极限变形值
  • 相对于杆件和多杆件长度的极限变形值或者预先设置变形绝对值
  • 不同荷载作用下变形极限值验算
  • 可以设置不同设计工况下的分析计算
  • 允许设置与 RFEM/RSTAB 不同的长度和变形的单位
  • 变形验算集成到 RFEM/RSTAB 打印输出报告

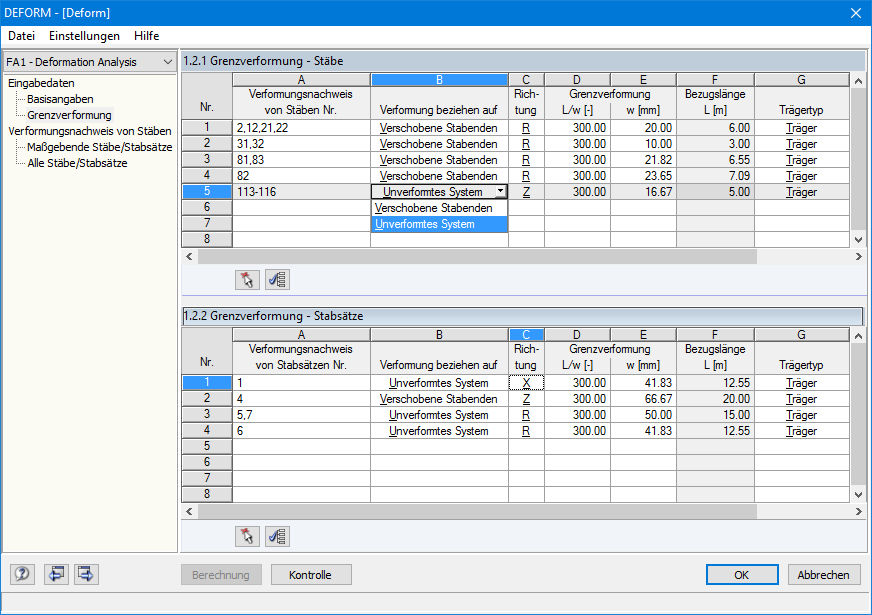

Eingabe: Bezug der Verformungen und Grenzverformungen für Stäbe und Stabsätze

RF-DEFORM | 输入

与设计相关的数据会在两个不同的窗口中输入。 RF-/DEFORM 模块的布局非常清晰，操作起来非常简单。

首先，需要定义将要设计的作用。 然后，可以手动或图形方式选择杆件和多杆件，并分别指定容许变形容许值。

用户可以在对话框该部分定义相应的变形。

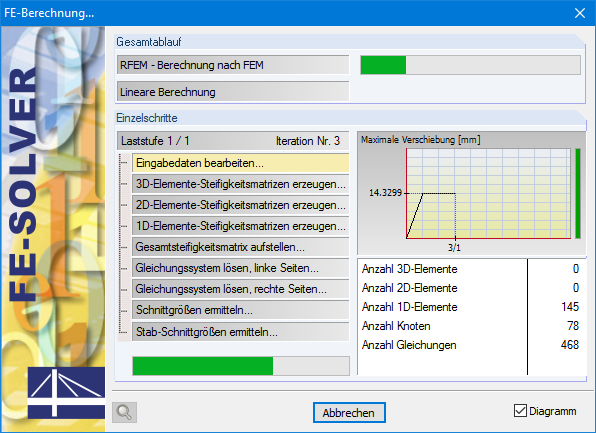

Berechnungsablauf in RF-DEFORM

RF-DEFORM | 计算

如果不存在计算作用的计算结果时，RF-/DEFORM 会自动在 RFEM/RSTAB 中进行计算，以确定变形。 应用在 RFEM/RSTAB 中定义的计算参数的设置。

然后附加模块 RF-/DEFORM 可以计算所设计的杆件和多杆件的相对变形。

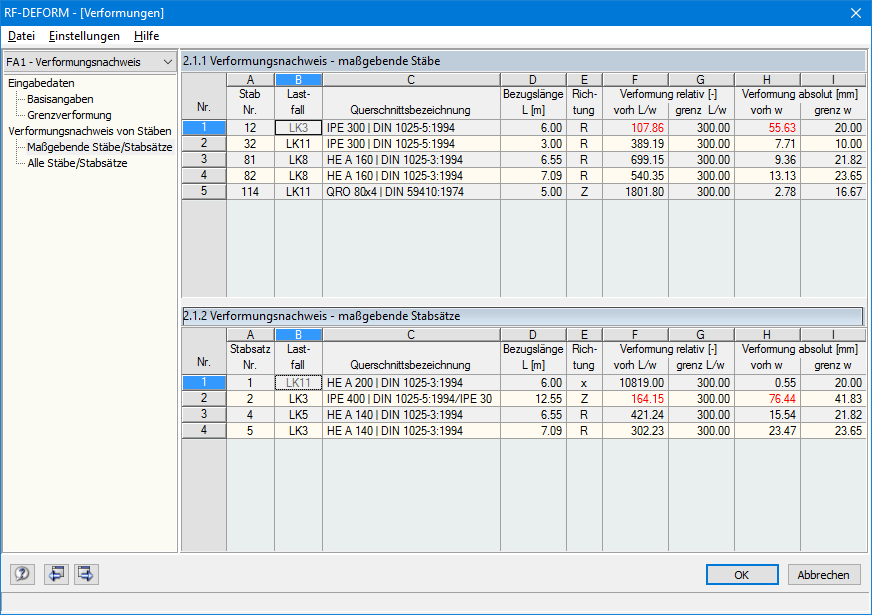

Ausgabe: Verformungsnachweis für maßgebende Stäbe und Stabsätze

RF-DEFORM | 结果输出

在一目了然的表格中对相对和绝对变形与各自极限值进行了比较。 这样可以快速地评估设计结果。

如果杆件或杆件集的设计失败，则会用颜色显示。 由 RFEM/RSTAB 计算的计算结果可以集成到打印报告中，
