莱索托高地水利项目 - 建造波利哈利导流洞

莱索托高地水利项目是莱索托王国和南非共和国的合作项目。

该项目旨在通过建造大量水坝和隧洞使莱索托高地的水资源得到有效利用。 二期工程包括建造大坝、输水隧洞和相关的基础设施。 最初的施工合同中包含了建造波利哈利导流洞,以便在大坝主体工程施工的早期实现河流改道。

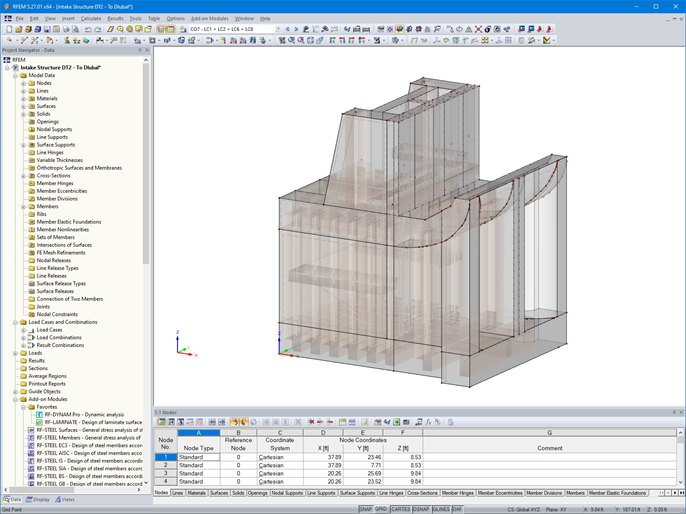

德儒巴客户 Zutari (Pty) Ltd. 对钢筋混凝土入口结构进行了结构分析。 Zutari 工程师们使用了有限元结构分析软件 RFEM。

结构

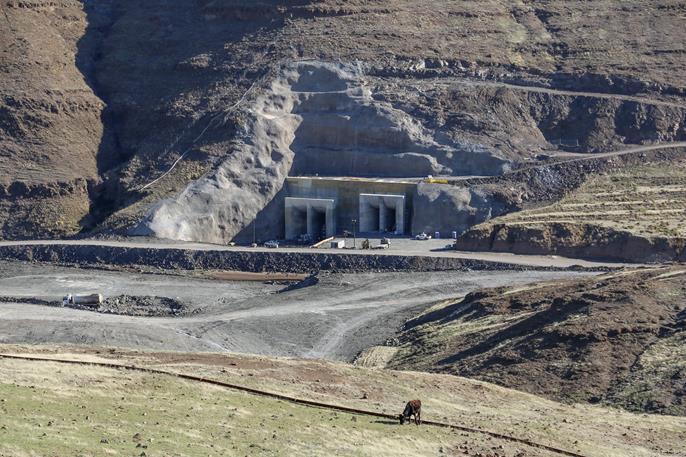

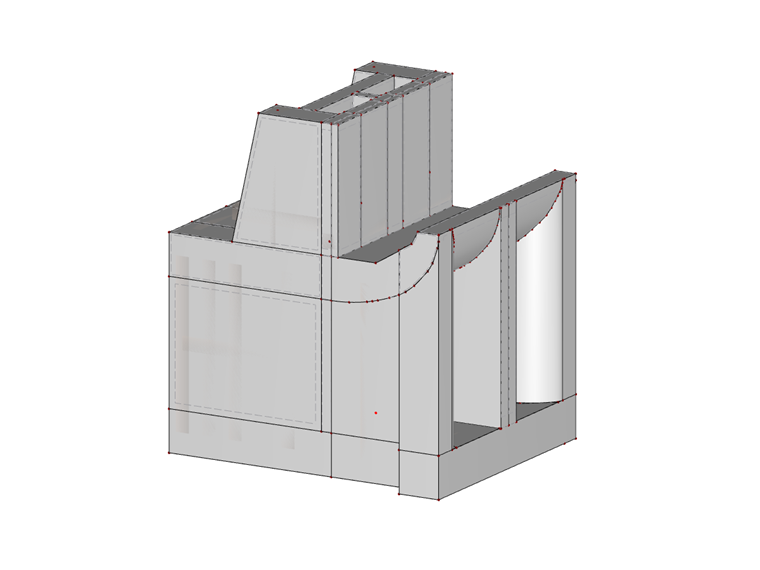

最优的解决方案包括两个直径分别为 7 米和 9 米,长度分别约为 1 公里的 D 形隧道。 该导流洞进水口为钢筋混凝土结构,横截面由矩形过渡到圆形。

进一步过渡到 D 形隧洞使用了大体积混凝土和喷射混凝土组合建造。

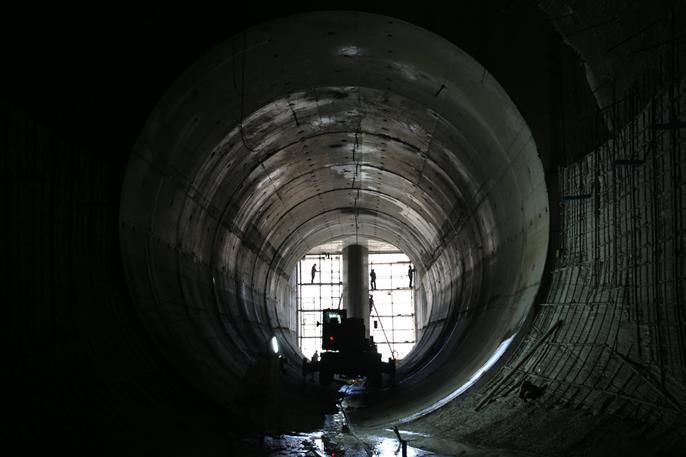

整个隧洞采用钻孔爆破法进行挖掘,并喷射混凝土形成衬砌结构。

位置
Mokhotlong, Lesotho
投资者 Lesotho Highlands Development Authority (LHDA)
规划设计 Metsi a Senqu-Khubelu Consultants (MSKC)
Joint venture between Zutari, Knight Piesold, Hatch, SMEC, and FM Associates
施工 SCLC Polihali Diversion Tunnel Joint Venture
Joint venture of the South African branches of CMC di Ravenna, Salini Impregilo, CMI Infrastructure, and Lesotho-based LSP Construction


项目说明

模型数据

节点数目: 507
线的数目 534
杆件数目: 38
面的数目: 258
实体数目 31

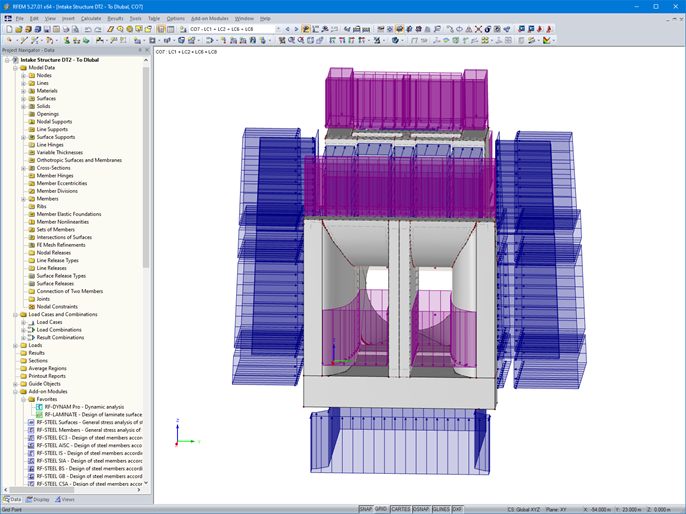

荷载工况数目 14
荷载组合数目 10
结果组合数目 1
总重量 10074,750 t
翘曲区域尺寸 24.408 x 21.768 x 24.000 m
软件版本 5.27.01
