Lesotho Highlands Water Project – Construção de túneis de desvio de Polihali

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

594x

Estrutura de entrada de túnel em betão armado

Este projeto tem como objetivo o aproveitamento dos recursos hídricos das terras altas do Lesoto através da construção de inúmeras barragens e túneis. A fase II inclui a construção de uma barragem, um túnel de transferência e toda a infraestrutura associada. Os túneis de desvio de Polihali foram inicialmente definidos como um contrato de construção para permitir a divisão antecipada do rio conforme estipulado no contrato principal da barragem de Polihali.

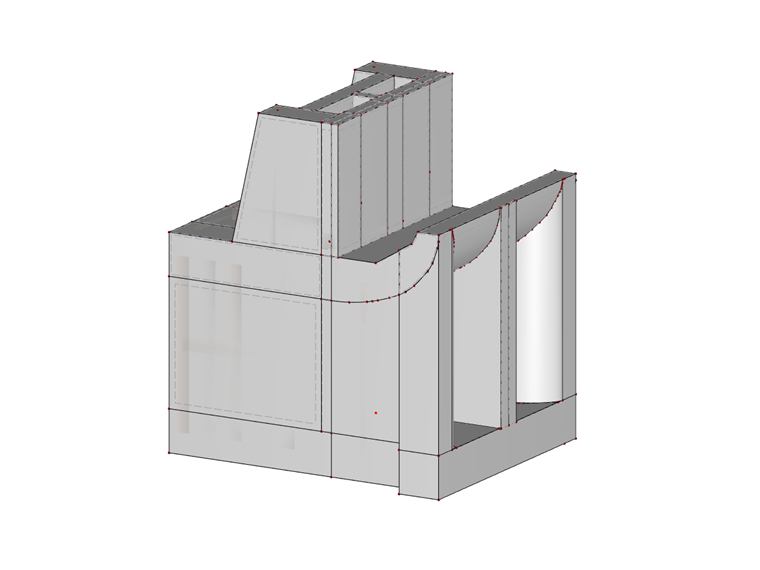

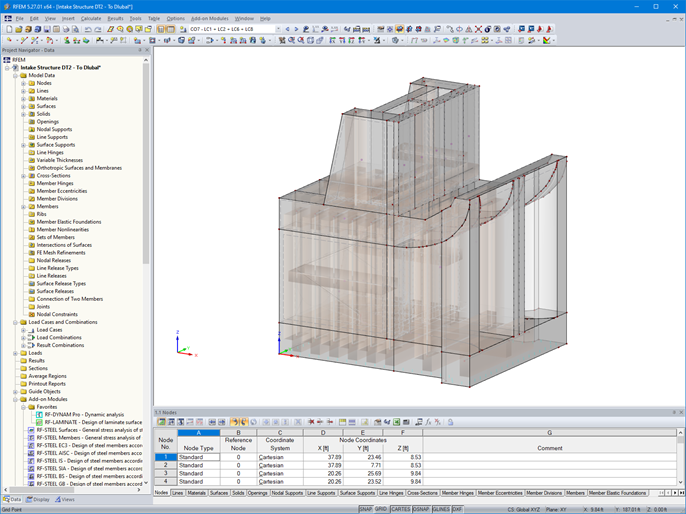

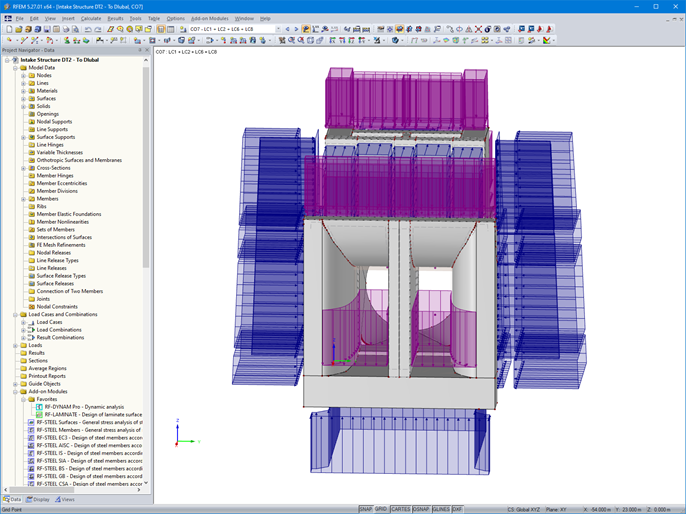

O cliente da Dlubal Zutari (Pty) Ltd. foi quem realizou, entre outras coisas, as análises estáticas das estruturas de entrada em betão armado. Para isso, os engenheiros da Zutari utilizaram o programa de elementos finitos RFEM.

Estrutura

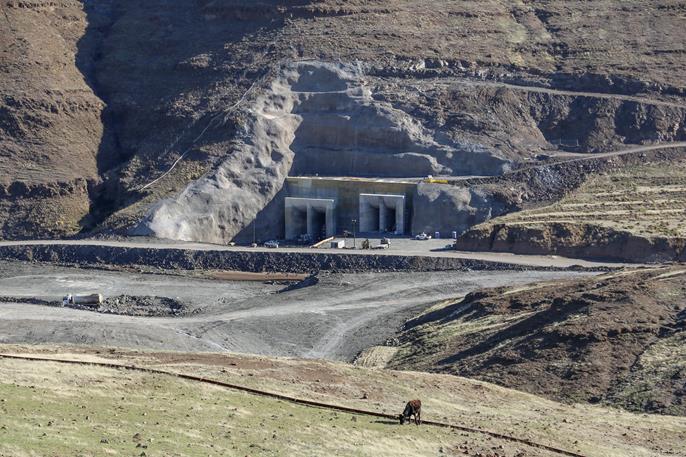

Foi desenvolvida uma solução otimizada que inclui dois túneis em forma de D com um diâmetro de 7 metros e 9 metros, respetivamente, e um comprimento de aproximadamente 1 km cada. Os túneis estão dotados de estruturas de entrada em betão armado que estão equipadas com guias de comporta ensecadeira e fazem a transição de uma secção retangular para uma secção circular.

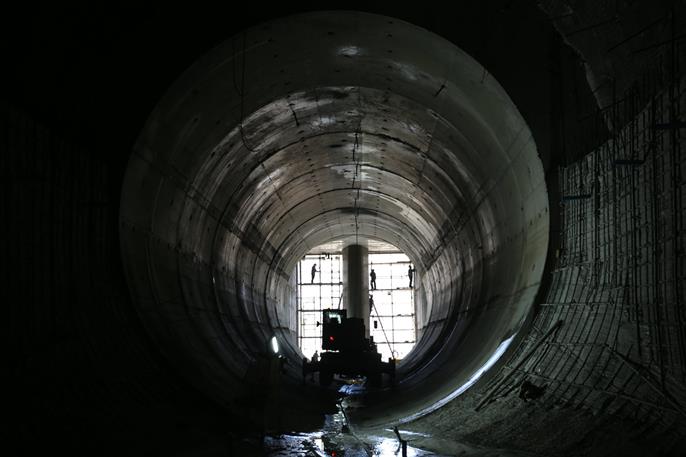

A transição adicional para a forma em D do túnel foi feita a partir de uma combinação de betão armado e betão projetado. Os túneis foram escavados em toda a superfície utilizando um método combinado de perfuração e detonação e, em seguida, revestidos com betão projetado e malhas.
