青海海西州太阳能电站项目，中国

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

1234x

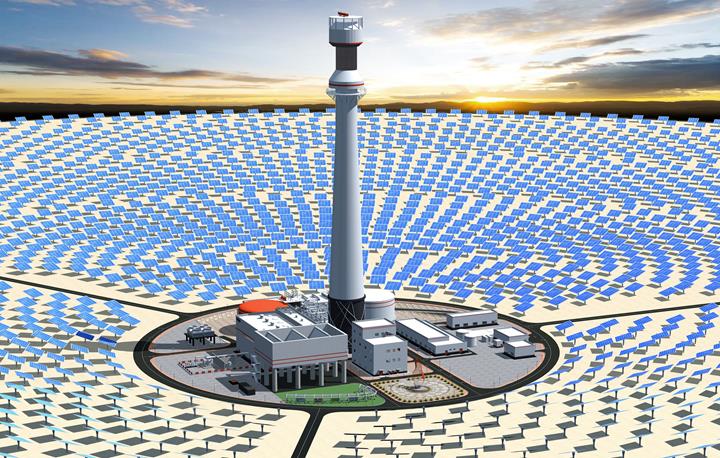

太阳能发电厂

通过一个由数百个镜子组成的系统，阳光被集中在位于塔架顶部的一个接收器中。 在接收器处，通过加热盐液（Molten Salt Liquid - MSL）将吸收的太阳能转化为热能，然后在容器中储存长达 12 小时。 MSL 溶液在蒸汽发生器中被加热，蒸汽驱动涡轮机，为发电机提供动力。

框架结构

该塔架结构由下部钢筋混凝土截面组成，高度为 483.9 英尺，太阳能接收器高度为 134.5 英尺。 接收机的钢结构设计是由捷克公司 ALLCONS Industry sro 使用软件 RFEM 完成，该公司是 Dlubal 软件的客户。

由于该太阳能发电厂位于海拔较高的地震多发地区，并且天气条件恶劣，因此钢结构的设计非常具有挑战性。 此外，所有计算都必须按照中国规范进行。 在设计接收器的钢结构时，必须考虑到接收器的可变温度条件，因为太阳能电池板的表面暴露在阳光下的热通量是正常太阳通量的 1000 倍。 为了确保结构的钢筋和混凝土截面之间可以平滑扩展，已经开发了一种特殊的多层锚固系统，以允许结构在径向方向上移动。

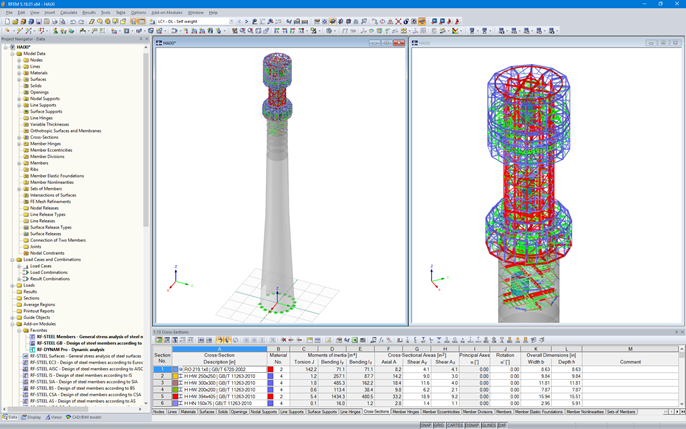

关于塔架的高度和圆柱形状，还必须考虑风荷载，因为风湍流可能会导致横向振动。 在 RFEM 中对完整的塔架模型进行了风和地震作用的计算，这就是为什么需要与设计塔架下部混凝土截面的中国团队密切合作的原因。 由于双方良好的合作，两个团队的计算结果之间的最大偏差为 1%。
