位于 Schwoich 的一家幼儿园,奥地利

根据建筑信息模型(BIM)规划的一家幼儿园目前正在Schwoich 建造。

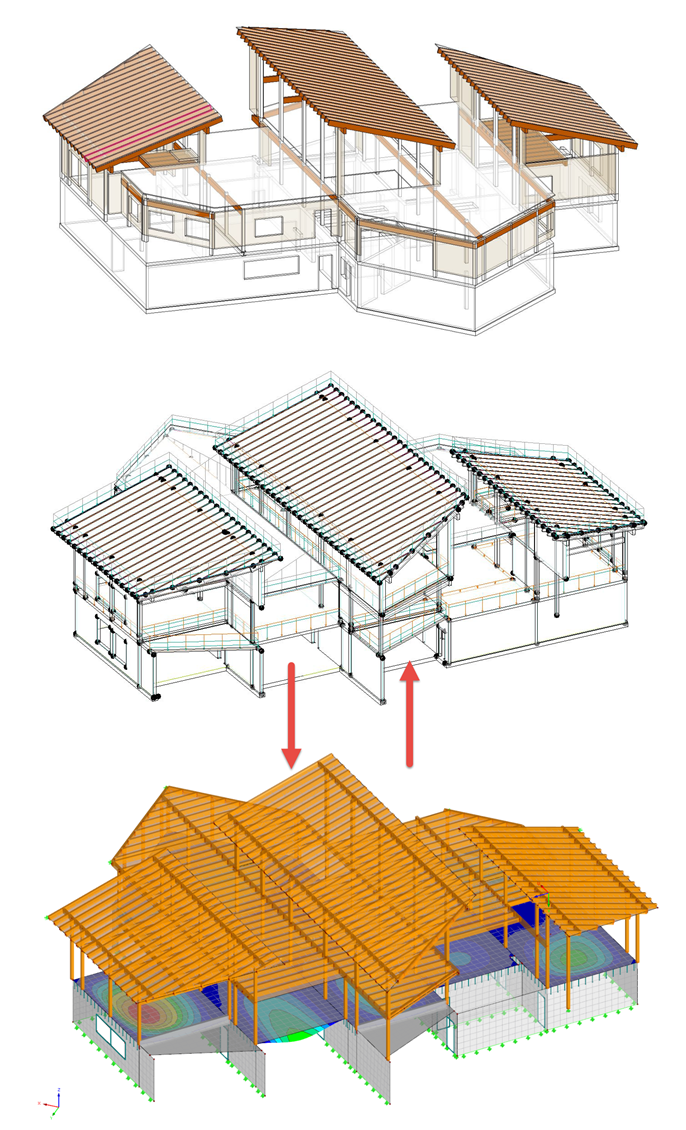

从设计到落成,数字的 3D 模型伴随着整个建筑项目。

BIM规划从始至终

蒂罗尔州库夫施泰因的AGA-Bau-Planungs GmbH受命进行整个项目的设计。 该设计始终在数字模型上进行。 它从建筑(概念设计,审批计划和最终计划)开始,到木工(连接的CNC数据)结束。

十多年来,AGA-Bau的工程师完全依靠BIM。 像Schwoich的幼儿园项目一样,除了建筑之外,结构分析,建筑和电气技术也通常在3D模型中进行设计。 由于AGA-Bau已经以这种方式实现了多个国际项目,因此由市政府参与了这个总投资额为350万欧元的项目。

支承结构

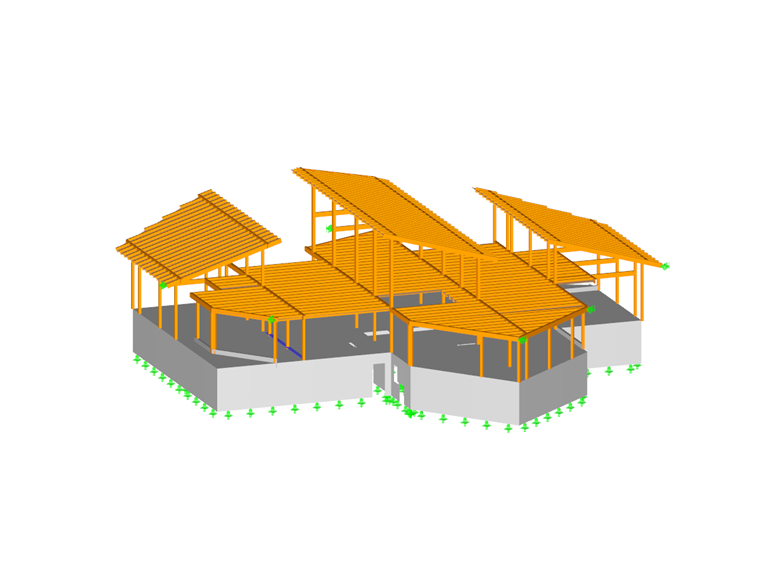

底层的墙壁和楼板采用钢筋混凝土建造。 柱子和梁结构由木结构构成。 三栋三层楼高的中央建筑,其单坡屋顶就像是尖顶犬。 它们之间的连接是通过在较低楼层的玻璃幕墙。

木结构结构的结构是在木结构墙的纵向和横向通过OSB板加固的。 幼儿园的总建筑面积为1400平方米。

根据BIM进行数字化规划的优势不仅在于节省时间和确保成本,而且从一开始就可以让所有相关方参与其中,包括客户和育儿专业人员。

AGA-Bau的总建筑商Anton Gasteiger表示:“通常需要注意的是,对于较小的项目或较小的工程部门,按照BIM方法进行的设计也能带来回报。”

项目总设计 AGA-Bau-Planungs GmbH
www.agabau.at


项目说明

模型数据

节点数目: 957
线的数目 1377
杆件数目: 942
面的数目: 43
荷载工况数目 4
荷载组合数目 2
结果组合数目 1
总重量 873,930 t
翘曲区域尺寸 38.260 x 36.275 x 13.043 m
软件版本 5.16.01
