Una scuola materna a Schwoich, in Austria

Un asilo nido, progettato secondo il Building Information Modeling (BIM), è attualmente in costruzione nel comune tirolese di Schwoich.

Il modello digitale 3D accompagna il progetto di costruzione dalla progettazione fino al completamento.

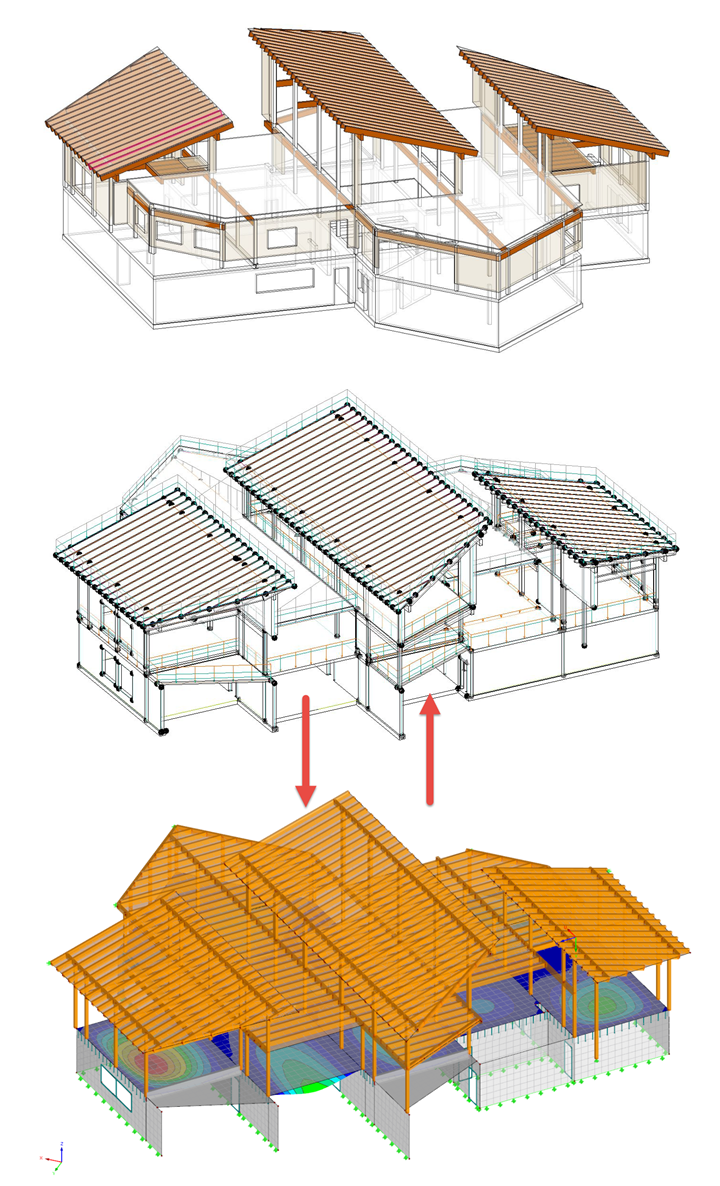

Pianificazione BIM dall'inizio alla fine

AGA-Bau-Planungs GmbH di Kufstein in Tirolo è stata incaricata di eseguire la progettazione completa del progetto. Questa pianificazione è stata sempre effettuata sul modello digitale. Inizia con l'architettura (progettazione concettuale, pianificazione dell'approvazione e pianificazione finale) e termina con la carpenteria (dati CNC per la giunzione).

Per più di dieci anni, gli ingegneri di AGA-Bau si affidano esclusivamente al BIM. Come per il progetto della scuola materna di Schwoich, l'analisi strutturale, la costruzione e la tecnologia elettrica, oltre all'architettura, sono di solito progettate anche sul modello 3D. Poiché AGA-Bau ha già realizzato diversi progetti internazionali in questo modo, è stata coinvolta in questo progetto da 3,5 milioni di euro dal comune.

Struttura

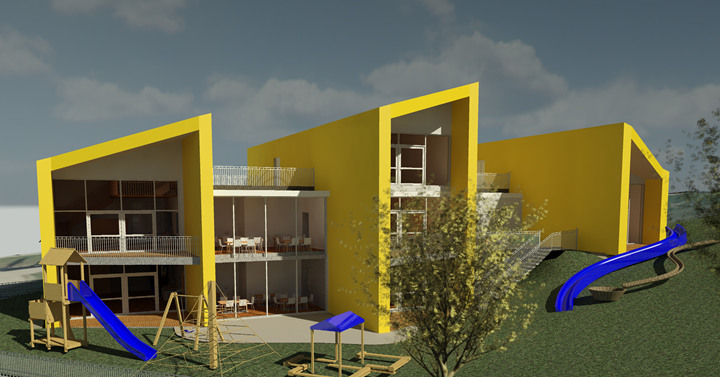

Le pareti e le lastre del piano terra sono costruite con cemento armato. Su questo si erge una struttura di travi e travi in legno. I tre edifici centrali a tre piani con i loro tetti a due falde sono come dei canini rivolti verso l'alto. Sono collegati da balconi di accesso che sono vetrati nei piani inferiori.

La struttura in legno è irrigidita da pareti con telaio in legno con piastre OSB in direzione longitudinale e trasversale. L'asilo ha una superficie totale di 1.400 m².

Il vantaggio della pianificazione digitale secondo BIM non è solo il risparmio di tempo e la certezza dei costi, ma anche che tutte le parti potrebbero essere coinvolte nel processo di pianificazione sin dall'inizio, compresi il cliente e i professionisti della custodia dei bambini.

"In generale, va detto che la pianificazione secondo il metodo BIM ripaga anche per progetti più piccoli o uffici di ingegneria più piccoli", secondo il capomastro Anton Gasteiger di AGA-Bau.

Pianificazione generale AGA-Bau-Planungs GmbH
www.agabau.at


Specifiche del progetto

Dati modello

Numero di nodi 957
Numero di linee 1377
Numero di aste 942
Numero di superfici 43
Numero di casi di carico 4
Nr. di combinazioni di carico 2
Nr. di combinazioni di risultati 1
Peso totale 873,930 t
Dimensioni (metriche) 38.260 x 36.275 x 13.043 m
Dimensioni (imperiali) 125.52 x 119.01 x 42.79 feet
Versione del programma 5.16.01
