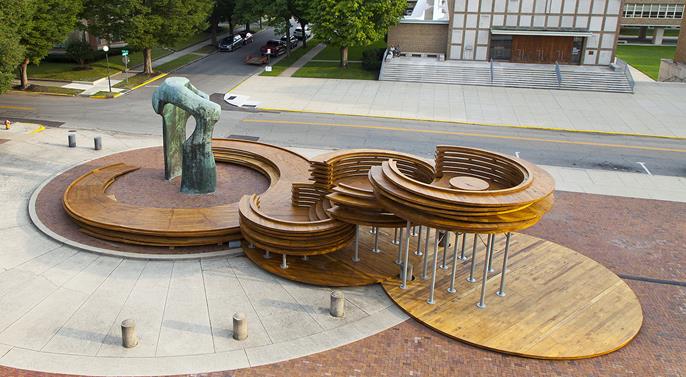

美国印第安纳州哥伦布一广场:对话基座

对话基座(Conversation Plinth)是由位于波士顿的 IKD 建筑设计公司、Bensonwood、SMARTLAM——美国第一家交错层压木生产商和美国克莱姆森大学的木材使用以及木结构设计研究所共同合作完成。

项目说明

“对话基座”的设计灵感来自Miller House的对话坑和立柱,这些立柱架高了Cleo Rogers Memorial Library周围的地标。

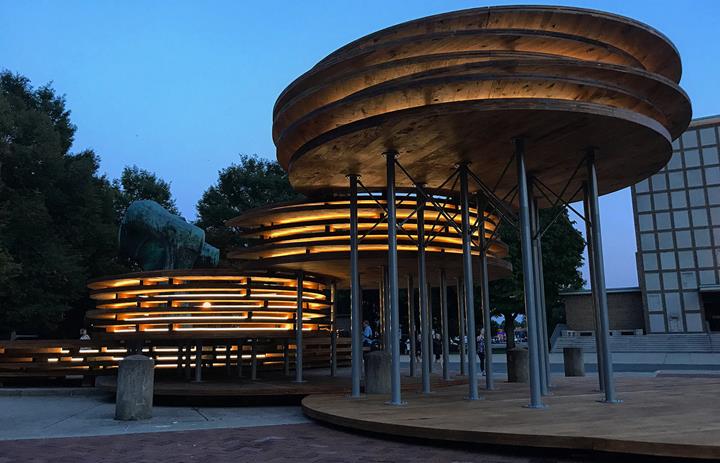

大型的移动木结构圆盘构成了一系列的柱子,柱子向西向上延伸,并促进了雕塑周围的动态循环。

设计

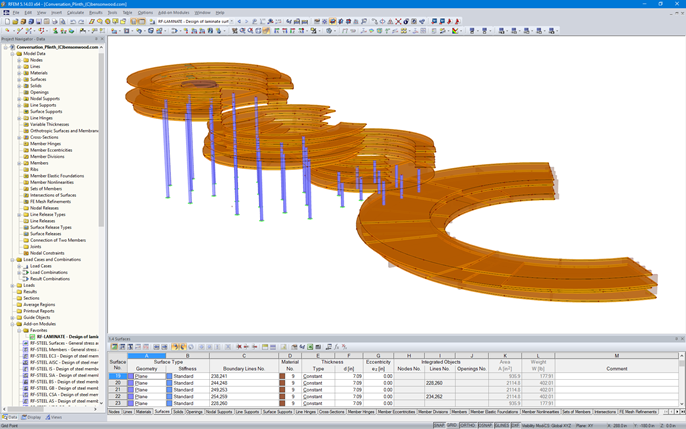

在RFEM中使用RF-LAMINATE模块对结构进行了分析和设计。 除了广泛使用的APA PRG 320材料外,RF-LAMINATE还允许定义自定义和唯一的CLT层。 这些定制的组合还被分配给84个曲面,这些曲面垂直连接到较小的扇形尺寸的木构件上。 对CLT板进行了应力分析,重点是挠度和冲切剪力结果。

设计 | 技术规划 ikd, USA
i-k-design.com/
技术规划 | 建筑 Bensonwood, USA
bensonwood.com


项目说明

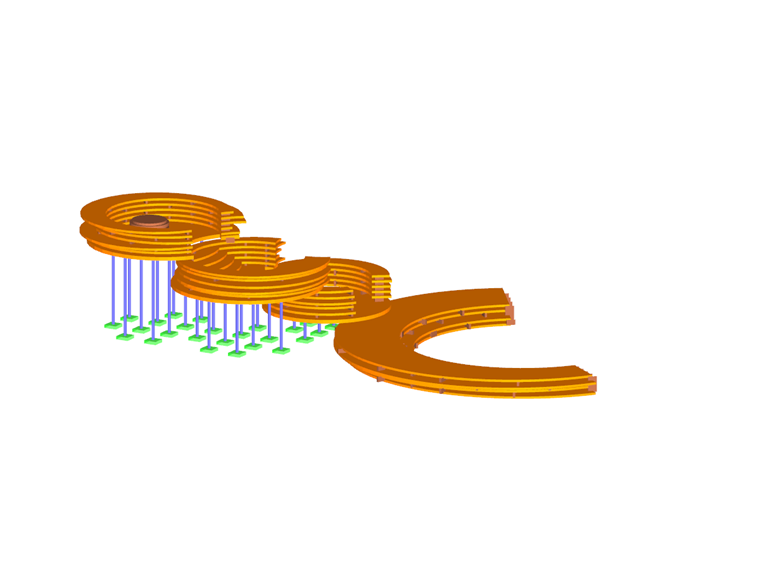

模型数据

节点数目: 943
线的数目 761
杆件数目: 274
面的数目: 84
实体数目 6
荷载工况数目 5
荷载组合数目 1
总重量 29,680 t
翘曲区域尺寸 22.458 x 12.691 x 4.419 m
软件版本 5.14.03
