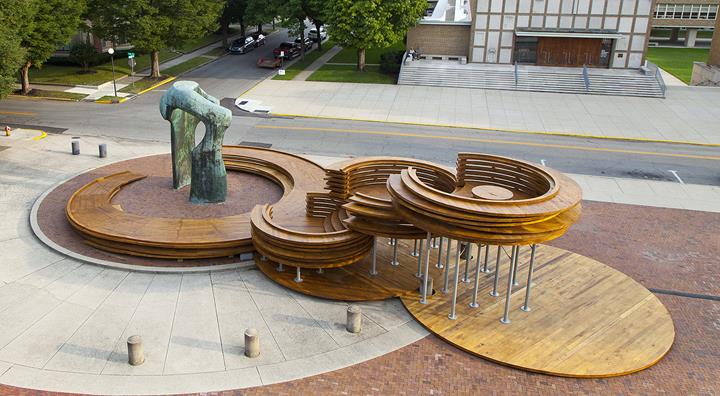

Conversation Plinth em Columbus, EUA

O Conversation Plinth é um projeto de colaboração entre a IKD, uma empresa de design de arquitetura com sede em Boston, a Bensonwood, a SMARTLAM, que é o primeiro fabricante de madeira laminada cruzada dos Estados Unidos, e o instituto de utilização e design de madeira da Universidade de Clemson.

Detalhes de projeto

O design do Conversation Plinth é inspirado na cova para conversas no edifício Miller House e nos plintos que elevam os monumentos diretamente à volta da biblioteca memorial Cleo Rogers.

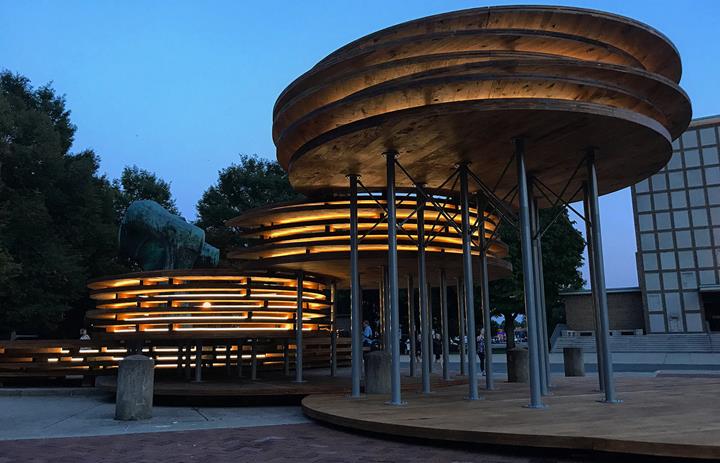

Uma série de placas de pilares compostas por grandes discos de madeira deslocados elevam-se na parte oeste e proporcionam uma circulação dinâmica à volta da escultura, permitindo desfrutar do espaço de um modo diferente, mesmo à noite, graças a uma iluminação repleta de efeitos.

Dimensionamento

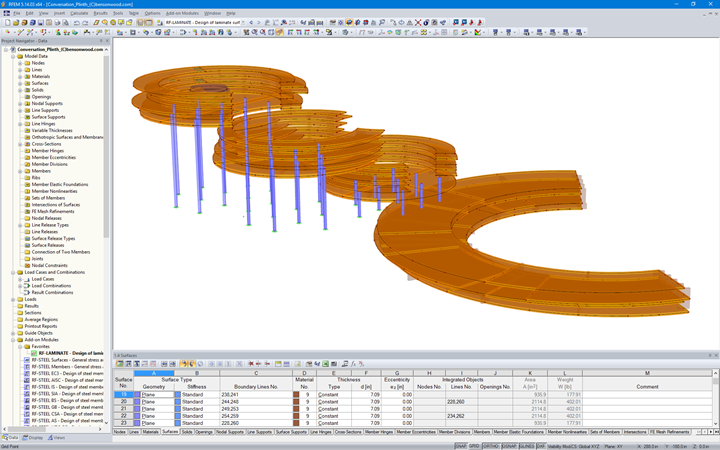

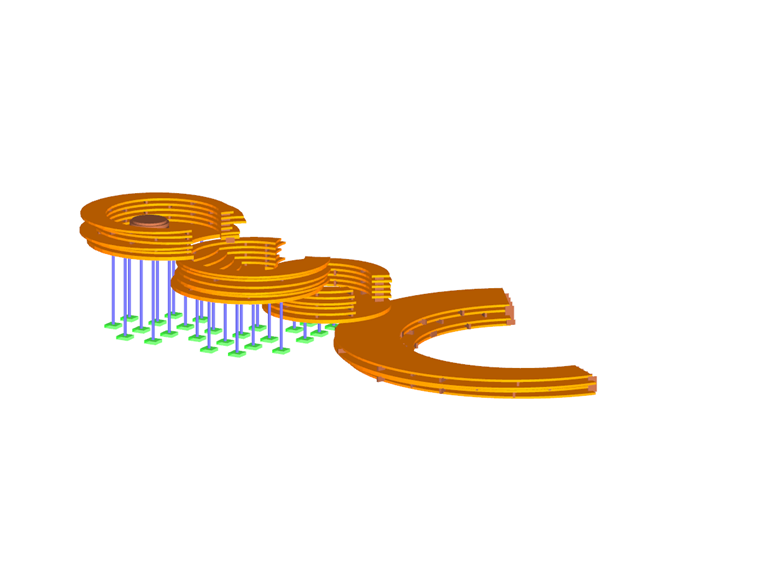

A estrutura foi calculada no RFEM e dimensionada com a ajuda do módulo adicional RF-LAMINATE. O RF-LAMINATE permite uma definição à medida do utilizador das camadas de madeira laminada cruzada, que diferem do material APA PRG 320 muito utilizado nos Estados Unidos. As construções em madeira laminada cruzada foram atribuídas a 84 superfícies curvadas, que estão unidas verticalmente através de barras de madeira esbeltas. Para as superfícies de madeira laminada cruzada, foi depois efetuada uma análise de tensões e deformações no RF-LAMINATE.

Design | Planeamento técnico IKD, EUA
i-k-design.com/
Planeamento técnico | Construção Bensonwood, EUA
bensonwood.com


Especificações do projeto

Dados do modelo

Número de nós 943
Número de linhas 761
Número de barras 274
Número de superfícies 84
Número de sólidos 6
Número de casos de carga 5
Número de combinações de cargas 1
Peso total 29,680 t
Dimensões (métricas) 22,458 x 12,691 x 4,419 m
Dimensões (imperial) 73.68 x 41.64 x 14.5 feet
Versão do programa 5.14.03
