巴登州农业联合总会总部,德国弗莱堡

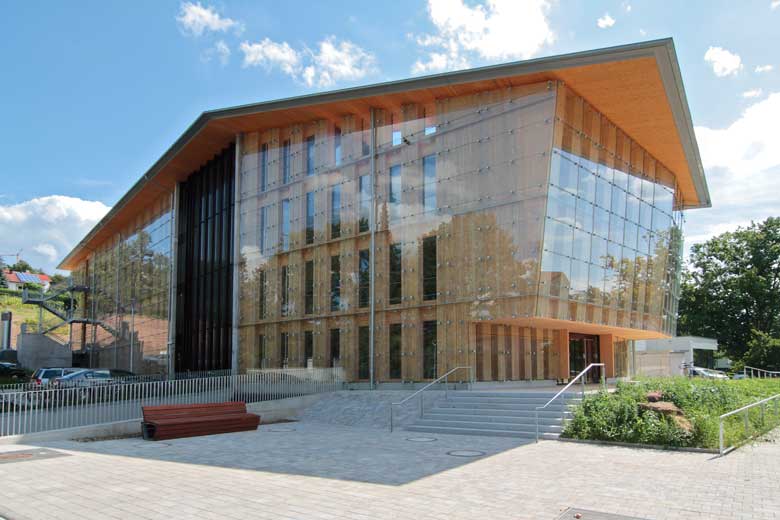

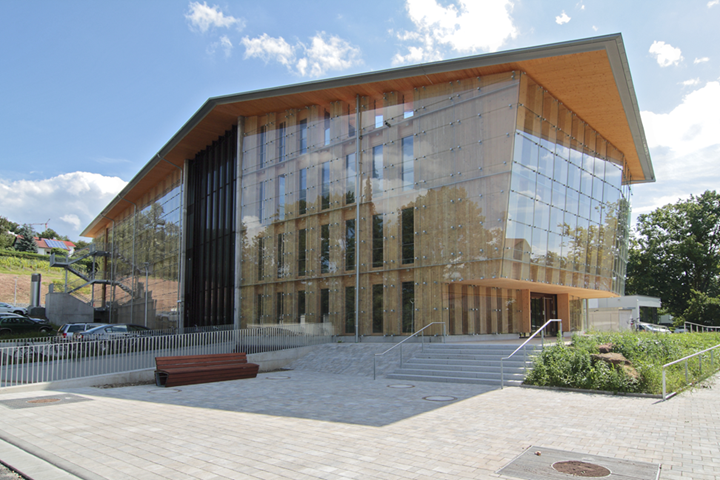

位于德国弗莱堡的巴登州农业联合总会(BLHV)的总部中心是一个特殊的建筑。

木结构建筑由玻璃幕墙保护,以抵消由于天气条件造成的变灰。

这座四层高的建筑在2,000平方米的办公空间内提供了100多个工作空间。

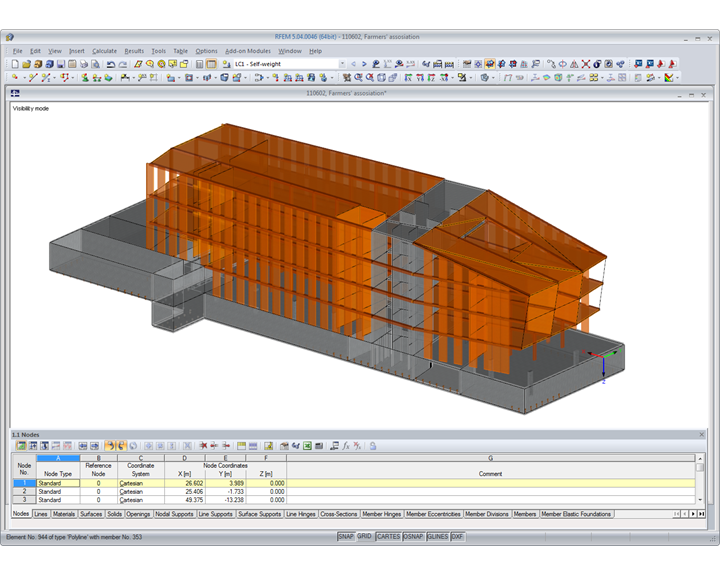

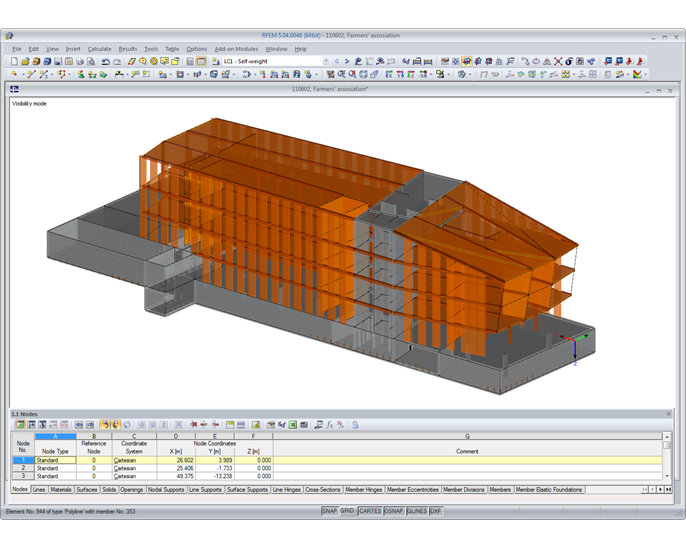

实木结构的结构分析是由Dlubal软件公司的客户,位于德国拉尔(Lahr)的GöppertBauingenieure工程办公室完成的。

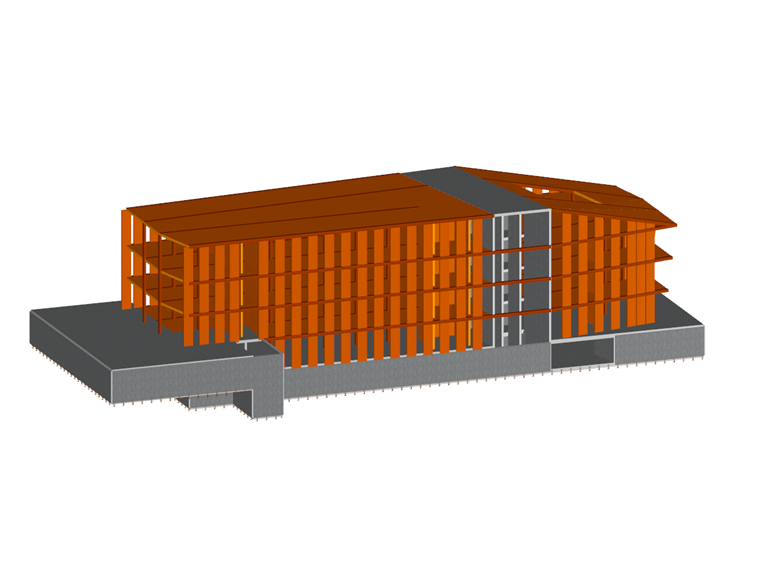

支承结构

弗莱堡的“ Haus der Bauern”的外部尺寸为L x W x H = 55 mx 18 mx 14 m。 在建筑物内部,由钢筋混凝土制成的楼梯芯用于结构加固。 除此之外,木结构几乎完全用于支撑结构: 墙体、柱子和约束梁由层压胶合木构成,天花板为正交胶合木,外加 3.1 英寸的混凝土层。

在20 cm厚的木制天花板和混凝土之间的抗剪连接通过对角插入的FP连接器来保证。 从结构的角度来看,该混合方案的优点是提高了天花板传递水平荷载的效率。 另外,混凝土的隔音性能好。

外墙结构确保了良好的隔热性能: 外墙采用 7.8 英寸实木墙,7.8 英寸不易燃矿棉和 3.1 英寸层压云杉木。 玻璃结构位于14 cm处。

该项目耗资 800 万欧元,使用了大约 105,944 ft 3云杉木和 70,629 ft 3银杉木。

结构设计 Göppert土木工程师,拉尔
www.gbi-statik.de
建筑师 工作组Lahr,Lahr
www.werkgruppe-lahr.de
投资商 巴登州农业协会(BLHV),弗莱堡
www.blhv.de


项目说明

模型数据

节点数目: 752
线的数目 1231
杆件数目: 625
面的数目: 150
荷载工况数目 7
荷载组合数目 1
结果组合数目 1
总重量 4091,251 t
翘曲区域尺寸 64.915 x 23.285 x 16.700 m
软件版本 5.02.00
