Structural Engineering | Radoslav Dimitrov Student of Civil Engineering at the Technical University in Dresden, Germany |
铁路桥梁结构设计,德国

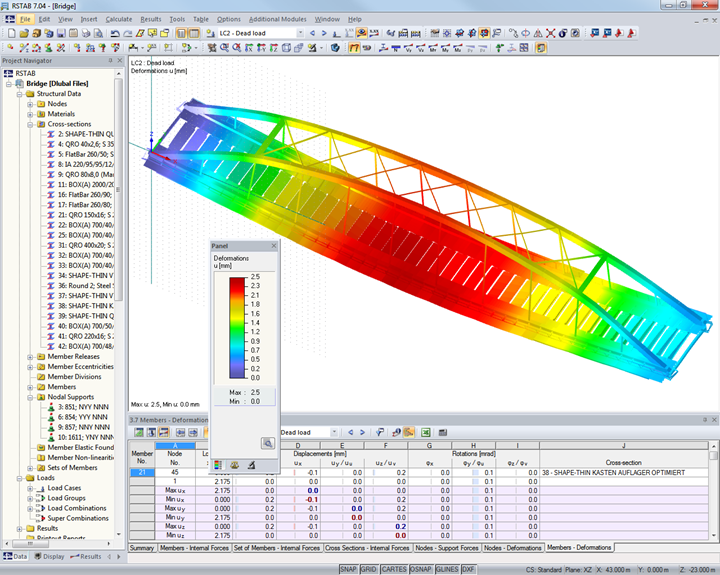

Radoslav Dimitrov, welcher an der Technischen Universität Dresden studiert, verwendete RSTAB für die statische Berechnung einer Stahlbrücke.
在RSTAB中输入了跨度为210 m的拱桥结构。 这里使用的截面是以前在SHAPE-THIN程序中建模的。
项目说明
模型数据
节点数目:
1318
杆件数目:
2461
荷载工况数目
194
荷载组合数目
11
结果组合数目
8
总重量
824,093 t
翘曲区域尺寸
88.652 x 12.742 x 15.359 m
软件版本
7.04.17
