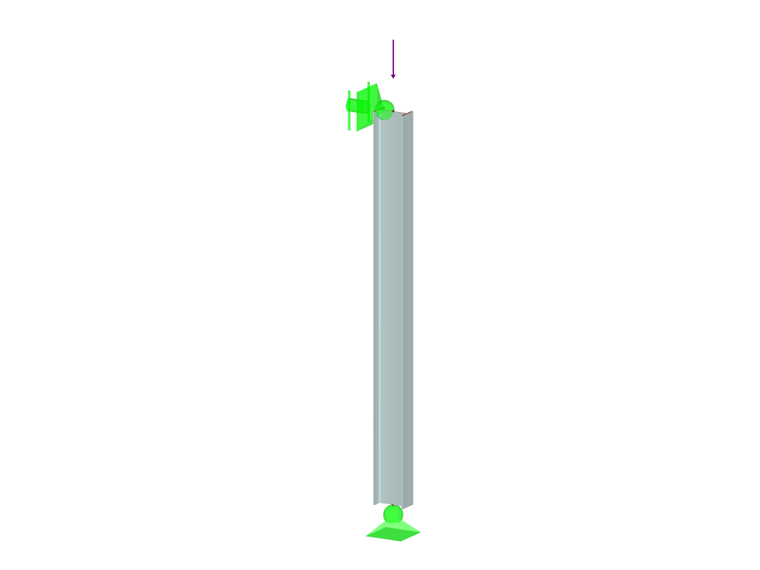

梁按照ADM 2020进行轴向受压
根据 2020 年版《铝合金设计手册》,确定一根 8 英尺长、不同截面、由合金 6061-T6 制成的梁,并绕其弱轴进行横向约束以防止屈曲的容许轴向抗压强度。
下载
您有什么问题想问的吗?
![ADM 2020 Member Design in RFEM](/zh/webimage/015026/2959799/ADM_2020_(4).png?mw=512&hash=9db6d91762f5d2ebf2be2e1e24a4426f0791d0bf)
《铝材设计手册 (ADM) 2020》于 2020 年 2 月发布。 ADM 2020 对铝杆件的容许强度设计 (ASD) 和荷载与承载力系数设计 (LRFD) 进行了指导,以确保所有铝结构的可靠性和安全性。 该最新标准已集成在附加模块 RFEM/RSTAB 中。 下面将重点介绍与 Dlubal 程序相关的适用更新。
![通过端板进行翘曲约束](/zh/webimage/010484/2426062/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
![在杆件1中心输入侧向约束](/zh/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
受弯梁的支座条件对其抵抗弯扭屈曲承载力至关重要。 例如将单跨梁在跨中按侧向固定,则可以避免受压翼缘的挠度,并强制使用双波振型。 通过该附加措施显着提高了临界弯扭屈曲弯矩。 在附加模块的杆件中,可以通过输入窗口“中间支座”为杆件设置不同的侧向支座。
![Lokales Beulen von Stäben gemäß ADM 2015](/zh/webimage/009445/466880/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
如果铝制杆件截面由细长单元组成,则在该杆件达到完全强度之前,由于翼缘或腹板的局部屈曲可能会发生破坏。 在附加模块 RF-/ALUMINIUM ADM 中,现在有 3 种选项可用于计算《铝合金设计手册》2015 版第 F.3 部分中的局部屈曲极限状态的抗弯名义抗弯强度 Mnlb 。 这三个选项包括“F.3.1 加权平均法”、“F.3.2 直接强度法”和“F.3.3 极限单元法”。
![铝合金 RSECTION 截面设计](/zh/webimage/032622/3674313/2024-01-02-08-08-03.png?mw=512&hash=8506d19b4f72c7f67893a86a07cd9c7937263a2b)
“铝合金结构设计”模块为您提供了更多选择。 在这里,您也可以设计截面库中没有定义的一般截面。 例如,在程序 RSECTION 中创建一个截面,然后将其导入到 RFEM/RSTAB 中。 根据不同的设计规范,您可以选择不同的设计格式。 例如,可以进行等效应力分析。
Ist zudem eine Lizenz für RSECTION und „Effektive Querschnitte“ vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.
![考虑折减的截面面积的受拉设计](/zh/webimage/032623/3483707/002458_EN.png?mw=512&hash=d1c48a5906ec45a706170a31cee7bc2ac3ca4b52)
您肯定知道,在使用螺钉连接连接受拉构件时,必须考虑螺钉孔造成的截面削弱。 结构分析软件也有相应的解决方案。 在铝结构设计模块中,您可以输入局部的杆件截面折减。 以绝对值或占总面积的百分比输入截面的折减。
![用于弯扭屈曲分析的模态图形显示](/zh/webimage/032627/3483692/002462_EN.png?mw=512&hash=6aa3edd092b156b2ffe85fa7752b91477e584758)
您是否使用过模块内部的特征值求解器来确定用于稳定性分析的临界荷载系数? 在这种情况下,您可以显示要设计的对象的控制振型。
![在 RFEM 6 中进行铝合金结构设计](/zh/webimage/043467/3584316/Screenshot_09-01-2023_11.55.05.png?mw=512&hash=5412e7cb74880198d3d2890e5d084e2a99dcd59e)
- 计算挠度并与标准或手动调整的极限值进行比较
- 在挠度分析中考虑预拱度
- 根据设计状况类型,可能会有不同的极限值
- 手动调整参考长度和构件
- 计算与初始结构或变形结构相关的挠度
- 根据所选的设计规范进行进一步的详细验算(例如按照 EN 1999-1-1 进行振动验算,7.2.3)
- 在 RFEM/RSTAB 中集成图形结果显示,例如极限值的利用率、变形或垂度
- 将结果完全集成到 RFEM/RSTAB 的打印报告中
