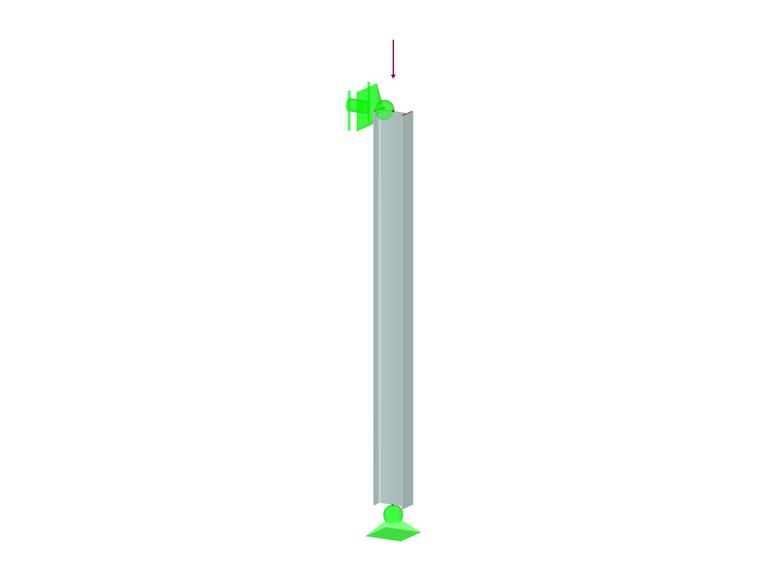

Viga sob compressão normal de acordo com o ADM
![ADM 2020 Member Design in RFEM](/pt/webimage/015026/2959799/ADM_2020_(4).png?mw=512&hash=9db6d91762f5d2ebf2be2e1e24a4426f0791d0bf)
![Restrição de empenamento através da placa de extremidade](/pt/webimage/010484/2426060/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Entrada de restrição lateral intermédia no centro da barra 1](/pt/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Lokales Beulen von Stäben gemäß ADM 2015](/pt/webimage/009445/466880/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Dimensionamento de uma secção de alumínio do RSECTION](/pt/webimage/032622/3674313/2024-01-02-08-08-03.png?mw=512&hash=8506d19b4f72c7f67893a86a07cd9c7937263a2b)
O módulo Dimensionamento de alumínio oferece-lhe várias opções. Aqui também é possível verificar secções gerais que não estão predefinidas na biblioteca de secções. Por exemplo, criar uma secção no programa RSECTION e depois importá-la para o RFEM/RSTAB. Dependendo da norma de dimensionamento utilizada, pode optar entre vários formatos de verificação. Isso inclui, por exemplo, a verificação da tensão equivalente.
Ist zudem eine Lizenz für RSECTION und „Effektive Querschnitte“ vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.
![Dimensionamento de tração tendo em consideração uma área de secção reduzida](/pt/webimage/032623/3483707/002458_EN.png?mw=512&hash=d1c48a5906ec45a706170a31cee7bc2ac3ca4b52)
Ao efetuar a ligação de componentes tracionados com ligações a parafuso, é sabido com certeza que tem de ter em consideração o enfraquecimento da secção devido aos orifícios dos parafusos. Os programas de cálculo estrutural também têm uma solução para isso. No módulo Dimensionamento de alumínio, pode introduzir uma redução local da secção de barra. Introduzir a redução da secção como um valor absoluto ou como percentagem da área total.
![Representação gráfica da forma própria para a verificação da encurvadura por flexão-torção](/pt/webimage/032627/3483692/002462_EN.png?mw=512&hash=6aa3edd092b156b2ffe85fa7752b91477e584758)
Para a análise de estabilidade, utilizou-se um solucionador de valores próprios interno para determinar o fator de carga crítica? Neste caso, é possível exibir como resultado a forma do modo determinante do objeto a ser dimensionado.
![Dimensionamento de alumínio no RFEM 6](/pt/webimage/043467/3584316/Screenshot_09-01-2023_11.55.05.png?mw=512&hash=5412e7cb74880198d3d2890e5d084e2a99dcd59e)
- Cálculo de flechas e comparação com valores limite normativos ou ajustados manualmente
- Consideração de contra-flechas no cálculo das flechas
- Possibilidade de diferentes valores limite dependendo do tipo de situação de dimensionamento
- Ajuste manual de comprimentos de referência e segmentação por direção
- Cálculo de flechas relacionadas com a estrutura inicial ou com a estrutura deformada
- Verificações mais detalhadas dependendo da norma de dimensionamento selecionada (por exemplo, verificação de vibrações de acordo com a EN 1999-1-1, 7.2.3)
- Saída de resultados gráfica integrada no RFEM/RSTAB, por exemplo, utilização de valor limite, deformação ou flecha
- Integração completa dos resultados no relatório de impressão do RFEM/RSTAB
