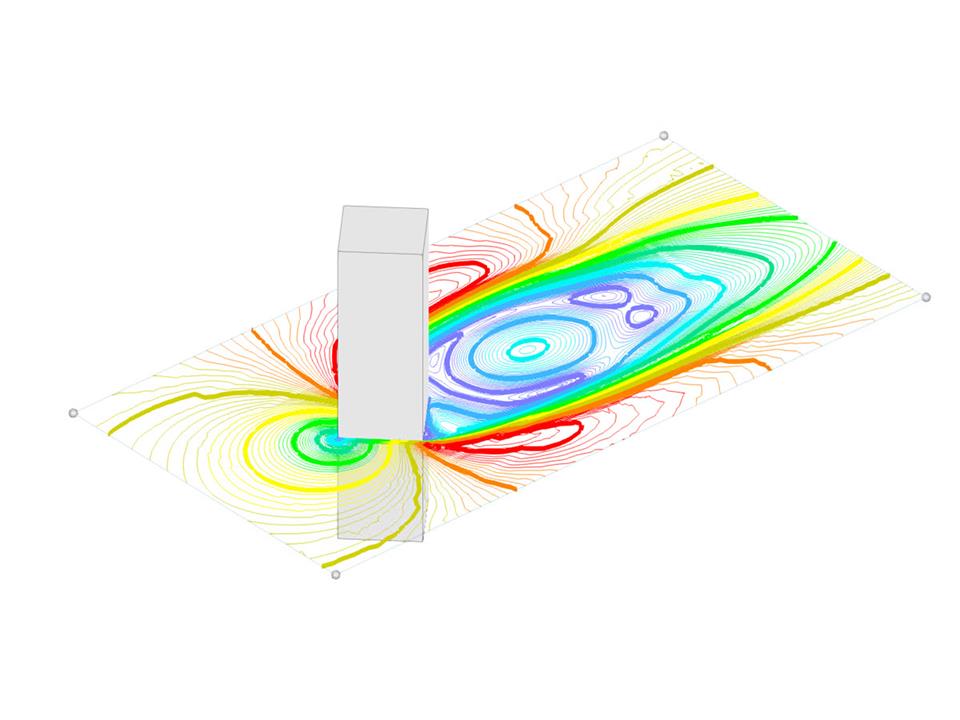

风向是计算流体动力学 (CFD) 模拟以及建筑物和基础设施的结构设计的重要影响因素。 它是评估风荷载与结构相互作用的一种决定性系数,它会影响风压的分布,从而影响结构的响应。 了解风向的影响对于进行结构设计可以承受多变风力,确保结构的安全和耐久性至关重要。 简而言之,风向有助于对 CFD 模拟进行微调,并指导结构设计原则,以获得最佳性能和抵抗风致影响的能力。
![图1: 验证示例模型](/zh/webimage/046033/3651680/006.jpg?mw=512&hash=024c9db11178358cdab5075631e47165e2e4f513)
![图1: 风向的影响](/zh/webimage/044683/3627810/005.jpg?mw=512&hash=030e1c50257d7fa96f0e7ffc96c49be2668cfd9f)
![图1: 使用 RWIND 对现代城市进行风模拟](/zh/webimage/042766/3563251/10.png?mw=512&hash=fe9104cccd682c4804f57c32af54a6db2de16ef8)
![图1: 风洞尺寸](/zh/webimage/038957/3475718/01.png?mw=512&hash=cf6341ab051e7b5d63b2a035f430245c5cc92b11)
![功能 002825 | 剪力墙和深梁](/zh/webimage/050709/3907418/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
生成剪力墙和深梁时,不仅可以分配面和单元,还可以生成杆件。
![功能部件 002632 | 作为二维独立结构的楼层分析](/zh/webimage/041070/3545124/2023-06-22_15-36-36.png?mw=512&hash=1e094ee30f4d2d0a9c93f2cd5f456c9ba5c2afe0)
建筑模型的计算分两个阶段进行:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
![功能 002664 | 用于建模的建模工具](/zh/webimage/043816/3609974/43816.png?mw=512&hash=67e1752f5a2ba9fd3c557b17d484570ea5b74b01)
有以下几种建模工具可供选择:
- 竖线
- 柱
- 墙
- 梁杆件
- 矩形天花板
- 多边形楼板
- 天花板上的矩形洞口
- 多边形天花板洞口
用户可以使用该功能在空间中定义平面单元(例如背景层),并在空间中创建多单元网格。
![特征 002645 | “仅荷载传递”楼层类型](/zh/webimage/042802/3572836/2023-08-15-07-31-40.png?mw=512&hash=9ae383438cc9e76b80eb19aae00cc8d2fa3b387a)
使用“仅导荷虚面”楼层类型,可以在建筑模型模块中考虑平面内外无刚度影响的楼板。 这种单元类型承受板上的荷载,并将其传递给三维模型的柱单元。 因此可以在不对3D模型产生其他影响的情况下对次要构件进行模拟,例如格栅和类似的荷载分布构件。
