KB 001741 | Punching Shear Design in RFEM 6 According to the ACI 318-19 and CSA A23.3-19

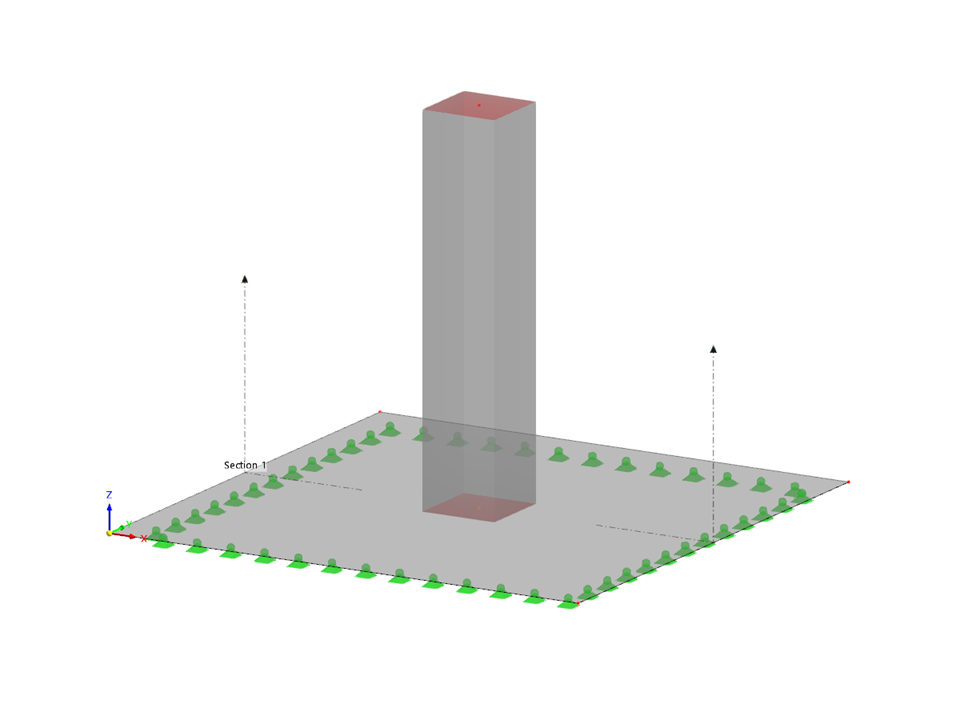

冲切剪切设计实例
节点数目: | 6 |
线的数目 | 5 |
杆件数目: | 1 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 3 |
荷载组合数目 | 1 |
结果组合数目 | 0 |
总重量 | 30,209 t |
翘曲区域尺寸 | 3.962 x 3.048 x 3.962 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![知识库 001741 | RFEM 6 按照 ACI 318-19 和 CSA A23.3-19 进行冲切试验](/zh/webimage/031753/3319629/2022-05-11_17-47-00.png?mw=512&hash=86f3a3e8514fe8280bb1e10516c753667ce99a89)
根据 ACI 318-19 [1] 或 CSA A23.3:19 [2] 进行冲切设计的最佳方案是在板的一个节点上产生高度集中的荷载或反力。 在 RFEM 6 中,产生冲切问题的节点称为冲切节点。 造成这些力高度集中的原因可能是柱子、集中力或节点支座。 连接墙也会在墙的末端、拐角处以及线荷载和支座的末端产生这些集中荷载。
