KB 001741 | Punching Shear Design in RFEM 6 According to the ACI 318-19 and CSA A23.3-19

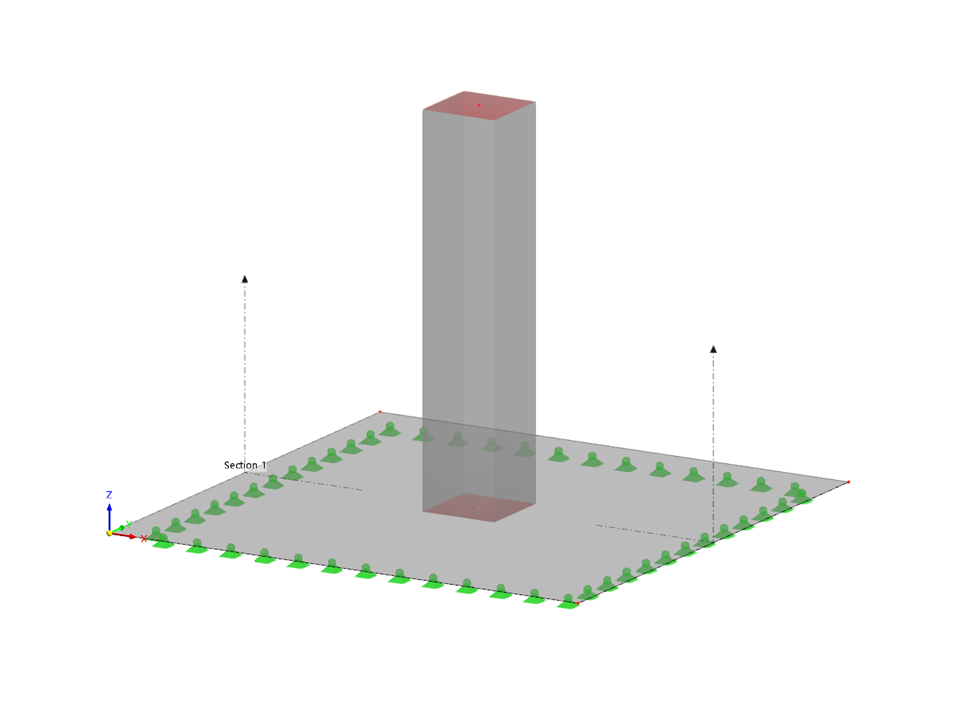

Příklad posouzení na protlačení
Počet uzlů | 6 |
Počet linií | 5 |
Počet prutů | 1 |
Počet ploch | 1 |
Počet těles | 0 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 1 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 30,209 t |
Rozměry (metrické) | 3,962 x 3,048 x 3,962 m |
Rozměry (imperiální) | 13 x 10 x 13 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
