在这里下载钢制储罐模型,然后使用有限元程序 RFEM 打开。
该模型将于 2022 年 4 月 20 日用于免费网络课堂“RFEM 6 中的网络服务和 API”(英语,德语 2022 年 5 月 4 日)。
模型用于

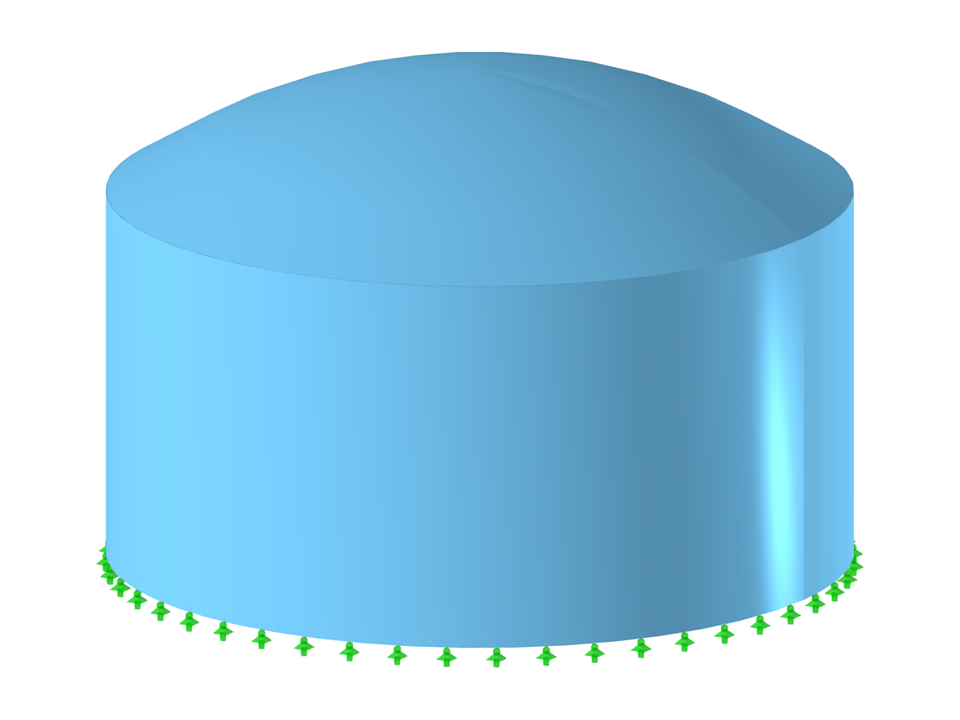

钢制水箱
节点数目: | 5 |
线的数目 | 8 |
杆件数目: | 0 |
面的数目: | 4 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 33,057 t |
翘曲区域尺寸 | 12.000 x 8.000 x 12.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
