Tento model jsme použili v bezplatném webináři „Webové služby a API v programu RFEM 6“ dne 20. dubna 2022 (v angličtině, 4. května 2022 v němčině).

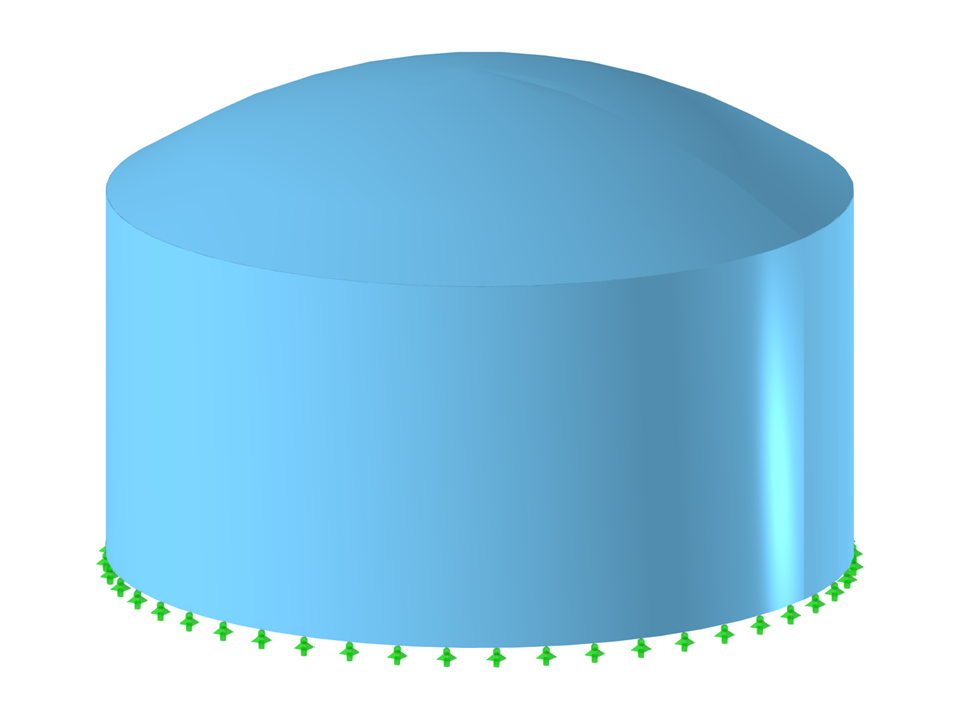

Ocelová nádrž
Počet uzlů | 5 |
Počet linií | 8 |
Počet prutů | 0 |
Počet ploch | 4 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 33,057 t |
Rozměry (metrické) | 12,000 x 8,000 x 12,000 m |
Rozměry (imperiální) | 39.37 x 26.25 x 39.37 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
