该模型用于展示如何在 RF-/FOUNDATION Pro 中显示特定的结果。
在RF-/FOUNDATION Pro中,您可以选择在模型的一个或多个节点上进行基础设计。

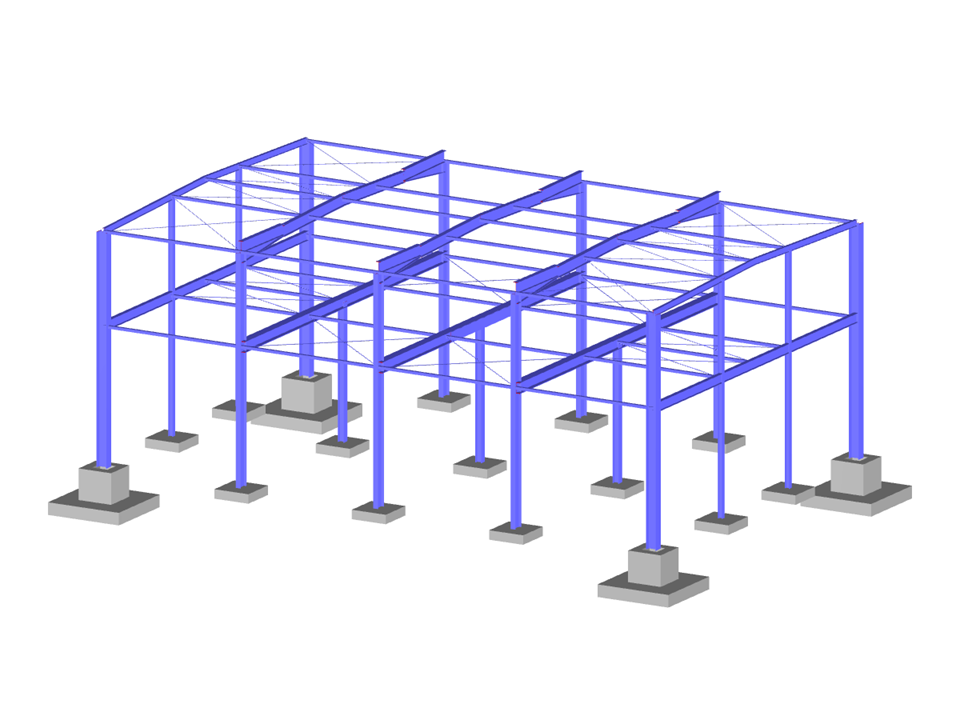

钢筋混凝土结构的钢结构
节点数目: | 73 |
杆件数目: | 147 |
荷载工况数目 | 9 |
荷载组合数目 | 301 |
结果组合数目 | 3 |
总重量 | 18,358 t |
翘曲区域尺寸 | 19.712 x 12.712 x 7.823 m |
软件版本 | 8.25.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![显示特定结果](/zh/webimage/010361/3016781/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
In RF-/FUND Pro hat der Anwender die Möglichkeit, die Bemessung eines Fundamentes an einem oder an mehreren Knoten der Struktur durchzuführen.
