На данной модели было показано, как отобразить конкретные результаты в RF-/FOUNDATION Pro.
В RF‑/FOUNDATION Pro теперь есть возможность рассчитать фундамент в одном или нескольких узлах модели.

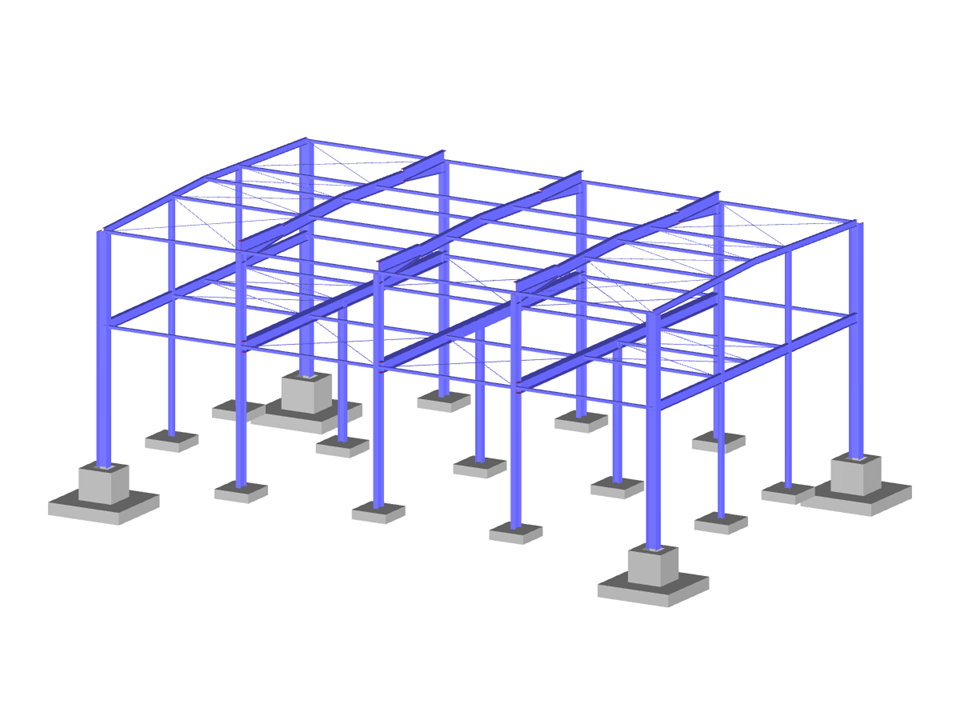

Стальная конструкция с железобетонным фундаментом
Количество узлов | 73 |
Количество стержней | 147 |
Количество загружений | 9 |
Количество сочетаний нагрузок | 301 |
Количество расчетных сочетаний | 3 |
Общий вес | 18,358 t |
Размеры (метрические) | 19,712 x 12,712 x 7,823 m |
Размеры (имперские) | 64.67 x 41.71 x 25.67 feet |
Версия программы | 8.25.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
