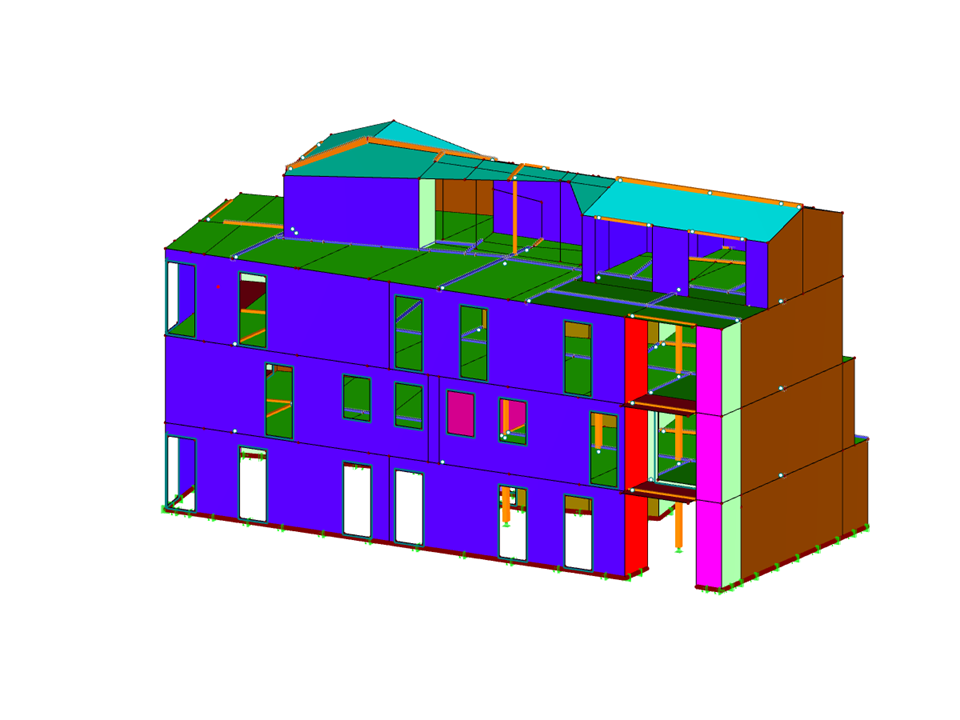

正交胶合木(CLT)建筑
节点数目: | 545 |
线的数目 | 839 |
杆件数目: | 161 |
面的数目: | 133 |
荷载工况数目 | 14 |
结果组合数目 | 430 |
总重量 | 106,752 t |
翘曲区域尺寸 | 22.930 x 11.382 x 12.078 m |
软件版本 | 5.24.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
