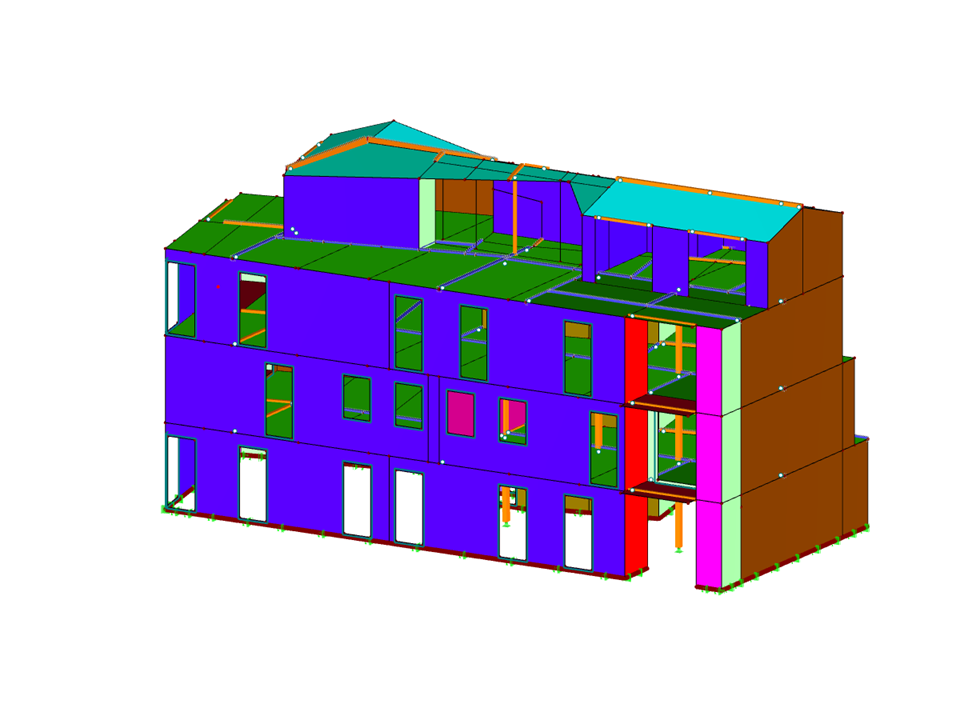

Modello dell'edificio in legno lamellare a strati incrociati (XLAM) utilizzato nel progetto master finale "Studio sull'alternativa strutturale in legno per l'edilizia eseguita con sistemi tradizionali".
Edificio in legno lamellare incrociato (Xlam)
| Numero di nodi | 545 |
| Numero di linee | 839 |
| Numero di aste | 161 |
| Numero di superfici | 133 |
| Numero di casi di carico | 14 |
| Nr. di combinazioni di risultati | 430 |
| Peso totale | 106,752 t |
| Dimensioni (metriche) | 22.930 x 11.382 x 12.078 m |
| Dimensioni (imperiali) | 75.23 x 37.34 x 39.63 feet |
| Versione del programma | 5.24.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
