卸船机的旋转的上部结构可以在水平方向移动。
Dlubal公司长期客户来自贝辛根的EngenieurbüroEhlenz进行了上部结构的重新计算,以便提高输送能力,并进行了必要的翻新设计
结构设计
IngenieurbüroEhlenz,Beckingen,Germany
请参见www.ibehlenz.de完整模型
3D-Modell(© IB Jürgen Ehlenz)
Dlubal公司长期客户来自贝辛根的EngenieurbüroEhlenz进行了上部结构的重新计算,以便提高输送能力,并进行了必要的翻新设计
结构设计
IngenieurbüroEhlenz,Beckingen,Germany
请参见www.ibehlenz.de完整模型
3D-Modell(© IB Jürgen Ehlenz)

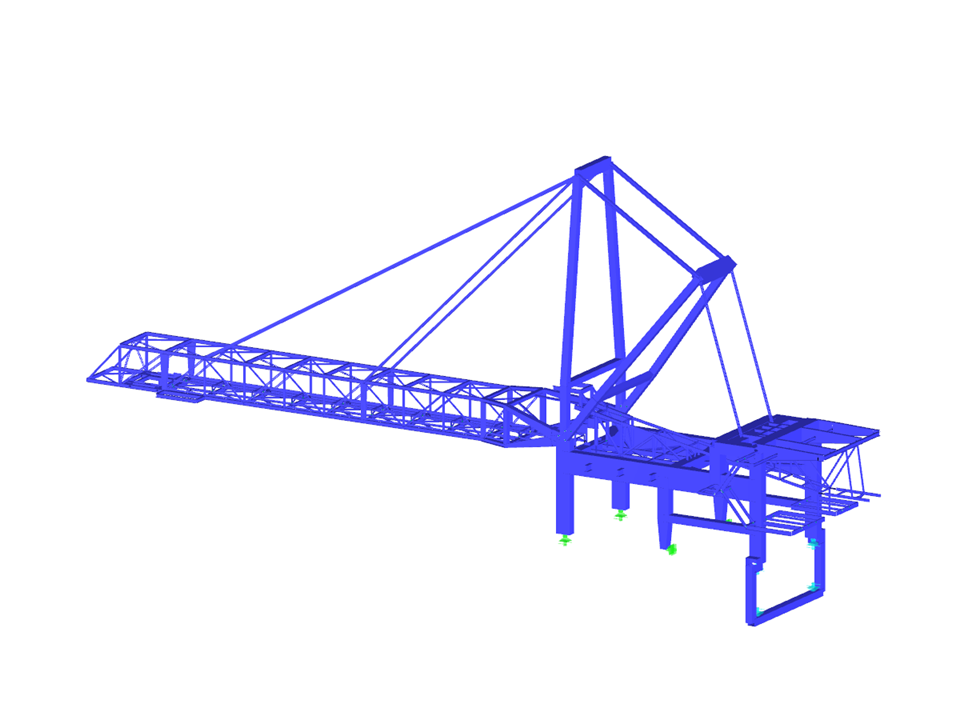

旋转式上部结构
无法下载
客户项目/只视图
节点数目: | 523 |
线的数目 | 983 |
杆件数目: | 978 |
荷载工况数目 | 1 |
总重量 | 113,066 t |
翘曲区域尺寸 | 60.350 x 11.550 x 28.850 m |
软件版本 | 5.19.01 |
