La superestructura giratoria en sentido horizontal es utilizada para cargar barcos.
Ingenieurbüro Ehlenz de Beckingen, cliente de Dlubal desde hace mucho tiempo, ha llevado a cabo el nuevo cálculo de la superestructura para una mayor capacidad de transporte y el diseño de las modificaciones necesarias
El dimensionamiento estructural
Ingenieurbüro Ehlenz, Beckingen, Alemania
www.ibehlenz.de Modelo completo
3D-Modell(© IB Jürgen Ehlenz)
Ingenieurbüro Ehlenz de Beckingen, cliente de Dlubal desde hace mucho tiempo, ha llevado a cabo el nuevo cálculo de la superestructura para una mayor capacidad de transporte y el diseño de las modificaciones necesarias
El dimensionamiento estructural
Ingenieurbüro Ehlenz, Beckingen, Alemania
www.ibehlenz.de Modelo completo
3D-Modell(© IB Jürgen Ehlenz)

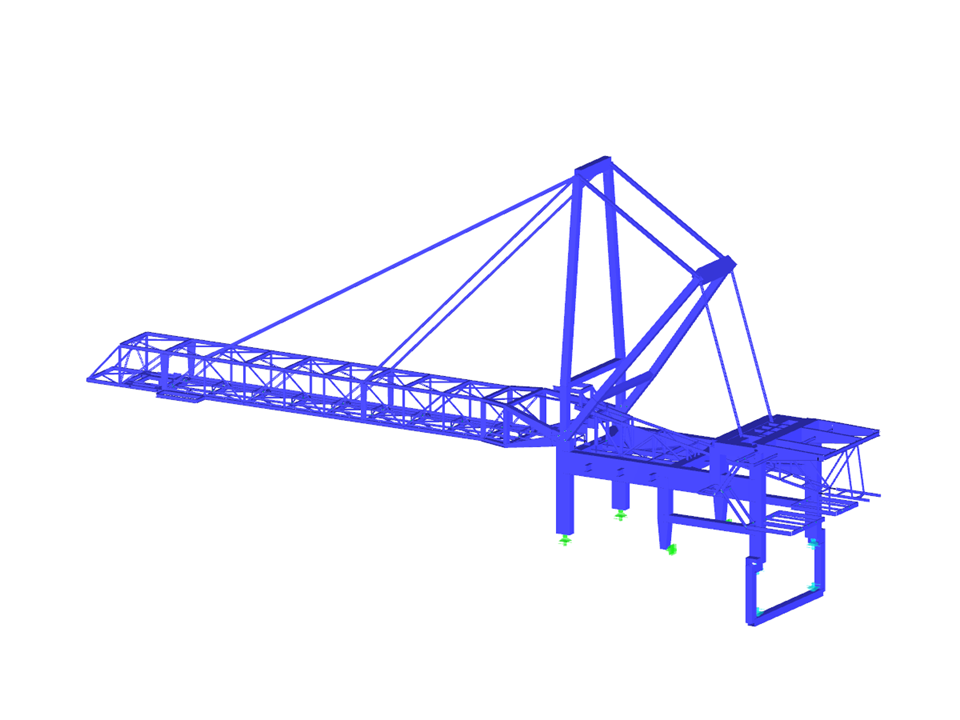

Superestructura giratoria para cargador
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 523 |
| Número de líneas | 983 |
| Número de barras | 978 |
| Número de casos de carga | 1 |
| Peso completo | 113.066 t |
| Dimensiones (métricas) | 60,350 x 11,550 x 28,850 m |
| Dimensiones (imperiales) | 198 x 37.89 x 94.65 feet |
| Versión del programa | 5.19.01 |
