管状截面管道通过内压施加荷载。 管道在内部压力作用下产生轴向变形,这种效应称为波登效应。 计算在管道末端的轴向变形。
模型用于

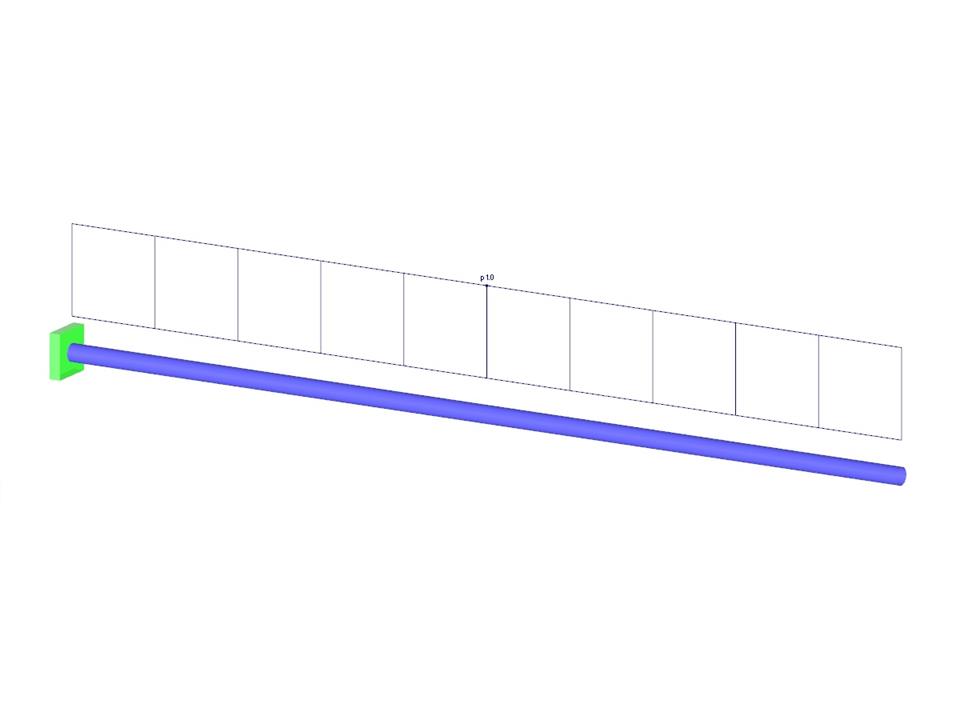

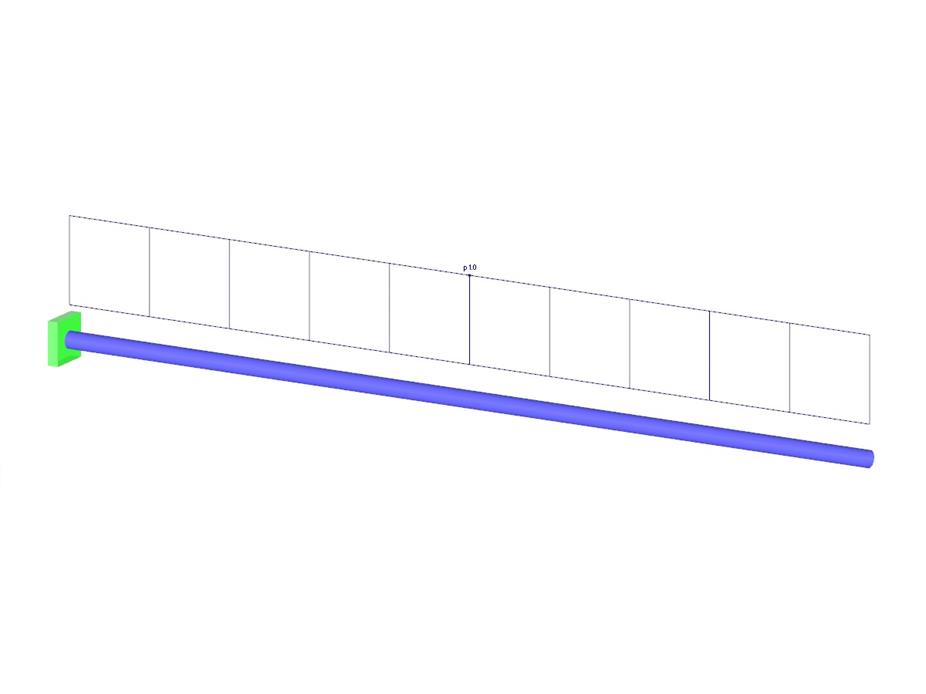

验证示例000089 | 2
节点数目: | 2 |
杆件数目: | 1 |
荷载工况数目 | 1 |
总重量 | 0,098 t |
翘曲区域尺寸 | 10.027 x 0.053 x 0.053 m |
软件版本 | 8.16.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
